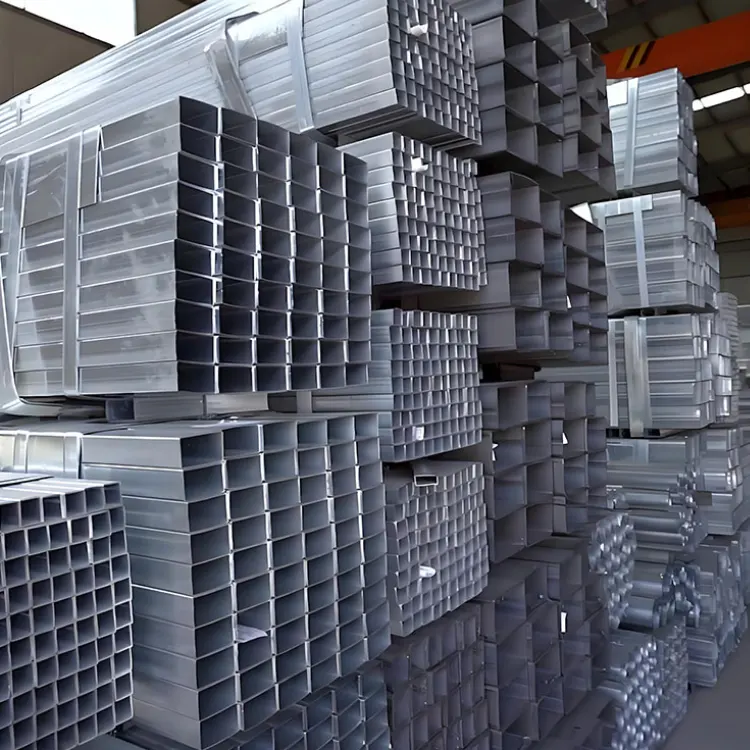

Rury kwadratowe i prostokątnejest szeroko stosowany, gdy inżynierowie, wytwórcy, wykonawcy i nabywcy przemysłowi potrzebują połączenia wydajności strukturalnej, czystej geometrii, wygody produkcji i niezawodnych parametrów wymiarowych. Konstrukcja o przekroju zamkniętym zapewnia użyteczną odporność na ściskanie i skręcanie, a płaskie powierzchnie ułatwiają spawanie, skręcanie, okładziny i mocowanie komponentów. Na przykład ASTM A500/A500M obejmuje formowane na zimno, spawane i bezszwowe rury konstrukcyjne ze stali węglowej o kształtach okrągłych, kwadratowych, prostokątnych i o specjalnych kształtach do ogólnych zastosowań konstrukcyjnych. Właściwa rura zależy jednak od wymiarów większych niż nominalne. Grubość ścianki, gatunek stali, warunki obciążenia, projekt połączenia, narażenie na korozję, proces produkcyjny, tolerancje, obróbka powierzchni i wymagania kontrolne – wszystko to wpływa na wynik końcowy. W tym przewodniku wyjaśniono te czynniki w praktyce, dzięki czemu kupujący mogą z większą pewnością wybierać rury kwadratowe i prostokątne.
Rury kwadratowe i prostokątne to puste kształtowniki stalowe uformowane w profile zamknięte. Kwadratowa rura ma cztery równe boki, podczas gdy prostokątna rura ma dwa dłuższe boki i dwa krótsze boki. Obie konfiguracje zapewniają płaskie powierzchnie zewnętrzne i zamknięty przekrój poprzeczny, dzięki czemu są przydatne w przypadku elementów konstrukcyjnych, ram, podpór, maszyn, sprzętu transportowego, konstrukcji architektonicznych i gotowych zespołów.
W terminologii konstrukcyjnej produkty te są często określane jako puste kształtowniki konstrukcyjne, w skrócie HSS. Instytut Steel Tube opisuje HSS jako konstrukcyjne rury stalowe produkowane w kształtach okrągłych, kwadratowych i prostokątnych oraz odnotowuje ich zastosowanie w budynkach i innych wytwarzanych produktach. ASTM A500/A500M obejmuje formowane na zimno, spawane i bezszwowe rury konstrukcyjne ze stali węglowej w tych kształtach do konstrukcji spawanych, nitowanych lub skręcanych oraz do ogólnych celów konstrukcyjnych.
Pusta konstrukcja jest ważna, ponieważ umieszcza materiał wokół otwartego wnętrza, a nie tworzy całkowicie solidną sekcję. Może to zapewnić użyteczną równowagę pomiędzy wydajnością konstrukcyjną a zużyciem materiałów. Dla kupujących praktyczną zaletą jest to, że odpowiednio dobrana rura może zapewnić wymaganą wydajność bez automatycznego konieczności stosowania solidnego pręta lub znacznie cięższego profilu konstrukcyjnego.
Geometria rury bezpośrednio wpływa na jej zachowanie pod obciążeniem. Przekroje kwadratowe i prostokątne są profilami zamkniętymi, dlatego ich ściany tworzą ciągły obwód. Ta geometria może być szczególnie użyteczna, gdy komponent podlega działaniu sił ściskających, zginających lub skręcających.
W przypadku elementów ściskanych krytyczna jest geometria przekroju i grubość ścianki. Rura, która wydaje się wizualnie solidna, może nie mieć odpowiedniej nośności, jeśli ściana jest zbyt cienka w stosunku do wymaganych warunków obciążenia. I odwrotnie, niepotrzebnie grube ściany mogą zwiększyć zużycie materiału, wagę produkcji i koszt projektu.
Sekcje zamknięte mogą również zapewniać korzyści w zastosowaniach skrętnych. Instytut Steel Tube zauważa, że zamknięte profile HSS są korzystne pod względem wytrzymywania obciążeń skrętnych. To samo źródło podkreśla również wysoki stosunek wytrzymałości do ciężaru stali HSS i stosunkowo małą powierzchnię prostokątną i kwadratową HSS w porównaniu z niektórymi otwartymi przekrojami o porównywalnej nośności.
Sam rozmiar rury nie określa przydatności strukturalnej. Inżynierowie powinni łącznie ocenić obciążenie, długość samonośną, szczegóły połączeń, smukłość ściany, właściwości materiału, metodę produkcji i obowiązujące wymagania projektowe.
Obydwa profile mają wiele wspólnych cech, ale ich geometria sprawia, że są przydatne w różnych sytuacjach. Rura kwadratowa ma równe wymiary w obu głównych kierunkach, co sprawia, że jest to wygodne, gdy konstrukcja wymaga stosunkowo zrównoważonej geometrii. Rura prostokątna zapewnia różne wymiary przekroju, umożliwiając projektantom zorientowanie głębszego wymiaru zgodnie z podstawowymi wymaganiami dotyczącymi zginania.
| Czynnik | Kwadratowa rurka | Prostokątna tuba |
|---|---|---|
| Geometria | Cztery równe strony | Dwa długie boki i dwa krótkie boki |
| Typowa zaleta | Zrównoważona geometria i wygodne kadrowanie | Efektywna orientacja przy obciążeniach kierunkowych |
| Produkcja | Płaskie powierzchnie upraszczają wiele połączeń | Płaskie powierzchnie umożliwiają elastyczną orientację i mocowanie |
| Typowe zastosowania | Ramy, słupki, podpory, konstrukcje wyposażenia | Belki, ramy, podwozia, stojaki, podpory konstrukcyjne |
Dlatego wybór między nimi powinien opierać się na rzeczywistej geometrii i ścieżce obciążenia, a nie po prostu traktować jeden kształt jako uniwersalnie lepszy. W wielu projektach oba profile można stosować łącznie.
Wiele problemów z zakupami ma swoje źródło w niekompletnych specyfikacjach, a nie w samej lampie. Żądanie typu „kwadratowa rura stalowa” może być niewystarczające dla producenta, ponieważ nie określa wymaganych wymiarów, grubości ścianki, gatunku, normy, stanu powierzchni, długości, tolerancji lub ilości.
Praktyczna lista kontrolna zakupów powinna zawierać:
W przypadku zakupów międzynarodowych szczególnie ważne jest zachowanie spójności wymiarów, jednostek, standardów i tolerancji. Mieszanie wymagań metrycznych i imperialnych bez jasnego określenia obowiązującej specyfikacji może powodować nieporozumienia, których można uniknąć.
Połączenie geometrii przekroju zamkniętego i płaskich powierzchni sprawia, że rury kwadratowe i prostokątne można dostosować do wielu środowisk przemysłowych i budowlanych.
Słupy, ramy, konstrukcje dachowe, podpory, ścianki działowe i konstrukcje stalowe architektoniczne.
Ramy maszyn, podstawy sprzętu, platformy, osłony, stojaki i konstrukcje wsporcze.
Elementy podwozia, przyczepy, sprzęt rolniczy i gotowe zespoły konstrukcyjne.
Widoczne ramy, wejścia, zadaszenia, balustrady, ścianki działowe i odsłonięte elementy stalowe.
Architektonicznie eksponowane aplikacje mogą zyskać dzięki gładkim powierzchniom i zaokrąglonym narożnikom powszechnie kojarzonym z HSS. Cechy te mogą również uprościć wizualną integrację elementów konstrukcyjnych ze współczesnymi projektami.
Płaskie powierzchnie zewnętrzne to jeden z praktycznych powodów, dla których kwadratowe i prostokątne rury są popularne wśród producentów. Komponenty można ustawiać na płaskich powierzchniach, a spawanie, wiercenie, skręcanie, cięcie i montaż wsporników często można zaplanować, korzystając z prostych punktów odniesienia.
Geometria wspiera również czystą konstrukcję ramy. Na przykład dwie kwadratowe rury można ustawić twarzą w twarz lub pod kątem prostym, bez konieczności dostosowywania się do stale zakrzywionej powierzchni okrągłej rury. Rurę prostokątną można dodatkowo zorientować tak, aby jej głębsza strona odpowiadała pożądanemu kierunkowi konstrukcyjnemu.
Jednakże produkcji nie należy traktować jako kwestii czysto wymiarowej. Dokładność cięcia, promień naroża, grubość ścianki, jakość spoiny, doprowadzone ciepło, przygotowanie złącza, kontrola odkształceń i kontrola poprodukcyjna mogą mieć wpływ na końcowy montaż.
Przed produkcją masową należy potwierdzić rzeczywiste wymiary rur, geometrię narożników, tolerancje, procedurę spawania i projekt połączenia, korzystając z reprezentatywnych próbek, jeśli zespół ma wąskie wymagania wymiarowe.
Rury stalowe stosowane na zewnątrz lub w agresywnym środowisku mogą wymagać zabezpieczenia przed korozją. Odpowiednie leczenie zależy od warunków ekspozycji, oczekiwanego okresu użytkowania, wymagań dotyczących wyglądu, kolejności produkcji i strategii konserwacji.
Przygotowanie powierzchni jest tak samo ważne jak sama powłoka. Brud, olej, zgorzelina walcownicza, wilgoć, odpryski spawalnicze i uszkodzenia produkcyjne mogą mieć wpływ na przyczepność powłoki i długoterminową wydajność. Kupujący powinni zatem, w stosownych przypadkach, określić zarówno pożądane wykończenie, jak i wymagany standard przygotowania.
Stała jakość zaczyna się od odpowiedniego surowca i trwa poprzez formowanie, spawanie, wymiarowanie, wykańczanie, kontrolę i pakowanie. Atrakcyjna wizualnie tuba niekoniecznie jest wystarczająca do wymagających zastosowań inżynieryjnych.
| Obszar Jakości | Co zweryfikować |
|---|---|
| Skład chemiczny | Zgodność z określonym gatunkiem materiału i obowiązującą normą |
| Właściwości mechaniczne | Granica plastyczności, wytrzymałość na rozciąganie, wydłużenie i inne określone wymagania |
| Wymiary | Wymiary zewnętrzne, grubość ścianki, długość, prostoliniowość i tolerancje |
| Jakość spoiny | Integralność spoin i zgodność z odpowiednią specyfikacją produkcyjną |
| Powierzchnia | Wykończenie, stan powłoki, zabezpieczenie antykorozyjne i widoczne wady |
| Dokumentacja | Certyfikaty walcowni, raporty z inspekcji, identyfikowalność i zapisy wysyłki, jeśli jest to wymagane |
Na przykład ASTM A500/A500M obejmuje wymagania dotyczące składu chemicznego, produkcji, testowania, kontroli i wykończenia. Obowiązującą normę należy zawsze potwierdzić w odniesieniu do konkretnego projektu, ponieważ nie każda norma dotycząca rur stalowych jest przeznaczona do każdych warunków pracy.
Solidna specyfikacja zakupu zmniejsza luki w komunikacji między kupującym, producentem, zespołem ds. jakości, dostawcą usług logistycznych i użytkownikiem końcowym. Zamiast po prostu podawać nazwę produktu, podaj pełny opis techniczny.
Przykładowa struktura specyfikacji:
Produkt: Kwadratowa i prostokątna rura stalowa
Kształt: kwadratowy/prostokątny
Wymiary: Podana szerokość zewnętrzna × wysokość
Grubość ścianki: określona grubość
Materiał: Wymagany gatunek stali
Norma: Obowiązująca specyfikacja ASTM / EN / JIS / GB
Długość: Stała lub standardowa długość
Powierzchnia: Czarna / ocynkowana / powlekana
Kontrola: Wymagane świadectwa badań i dokumenty kontroli
Opakowanie: Pakowane i zabezpieczone do wysyłki międzynarodowej
Ten poziom szczegółowości jest szczególnie cenny w przypadku projektów OEM i powtarzalnych zamówień. Po potwierdzeniu i udokumentowaniu specyfikacji przyszłe zakupy mogą opierać się na tych samych dokumentach technicznych, a nie na nieformalnych opisach produktów.
Rura kwadratowa ma cztery równe boki, natomiast rura prostokątna ma dwa różne wymiary boczne. Geometria prostokątna może zapewnić większą elastyczność, gdy element konstrukcyjny wymaga większej głębokości w jednym kierunku.
Tak. Normy dotyczące rur konstrukcyjnych, takie jak ASTM A500/A500M, obejmują w szczególności kwadratowe i prostokątne rury ze stali węglowej do ogólnych celów konstrukcyjnych i zastosowań konstrukcyjnych. Rzeczywista przydatność zależy od gatunku, wymiarów, obciążenia, połączeń i mających zastosowanie wymagań projektowych.
Nie koniecznie. Zwiększanie grubości ścianki zmienia wagę, właściwości przekroju, wymagania produkcyjne i koszt. Prawidłową grubość należy określić na podstawie wymagań konstrukcyjnych i produkcyjnych zastosowania.
Wiele rur konstrukcyjnych wytwarza się jako produkty spawane i można je włączyć do gotowych zespołów, stosując odpowiednie procedury spawania. Wymagania spawalnicze należy ustalić zgodnie z materiałem, grubością, konstrukcją złącza, warunkami pracy i obowiązującymi normami.
Podaj kształt rury, wymiary zewnętrzne, grubość ścianki, gatunek materiału, obowiązującą normę, długość, obróbkę powierzchni, ilość, wymagania kontrolne, wymagania dotyczące opakowania i miejsce przeznaczenia. W przypadku projektów niestandardowych przydatne są rysunki lub specyfikacje techniczne.
W zależności od możliwości produkcyjnych producenta, wymiary, długości, wykończenie powierzchni, opakowanie i wymagania produkcyjne mogą być dostosowywane. Zamówienia niestandardowe należy potwierdzić pod kątem możliwości produkcyjnych, obowiązujących tolerancji, minimalnej wielkości zamówienia i wymagań technicznych.
Rury kwadratowe i prostokątne łączą zamknięty profil konstrukcyjny z praktycznymi płaskimi powierzchniami, dzięki czemu są przydatne w budownictwie, sprzęcie przemysłowym, architektonicznych konstrukcjach stalowych, transporcie i gotowych zespołach. Jego działanie zależy od pełnej specyfikacji, a nie samego kształtu. Przed sfinalizowaniem zamówienia należy wziąć pod uwagę wymiary, grubość ścianki, gatunek materiału, metodę produkcji, warunki obciążenia, połączenia, ochronę powierzchni, kontrolę i środowisko zastosowania.
Dla kupujących najskuteczniejszym podejściem jest przekształcenie wymagań projektu w jasną specyfikację techniczną i współpracę z dostawcą, który jest w stanie zachować spójne wymiary, jakość materiałów, kontrolę produkcji, dokumentację i opakowanie.Tianjin Shixinda Steel Sales Co., Ltd.może wspierać nabywców poszukujących rozwiązań w zakresie rur kwadratowych i prostokątnych do różnych wymagań przemysłowych i konstrukcyjnych, przy czym specyfikacje produktu i ustalenia dotyczące dostaw omawiane są zgodnie z indywidualnymi potrzebami projektu.
Podziel się wymaganymi wymiarami, grubością ścian, klasą materiału, normą, ilością, obróbką powierzchni i szczegółami zastosowania z Tianjin Shixinda Steel Sales Co., Ltd. Jasna specyfikacja techniczna może pomóc zmniejszyć niepewność dotyczącą zakupów i zwiększyć efektywność procesu pozyskiwania.
Skontaktuj się z namiaby omówić wymagania dotyczące rur kwadratowych i prostokątnych i poprosić o profesjonalną wycenę.
