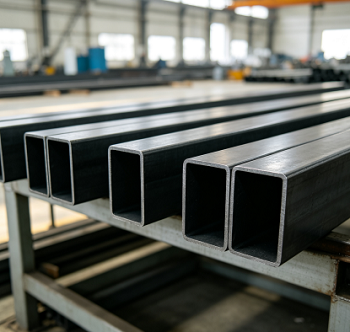

Rury kwadratowe i prostokątne ciągnione na zimno

Ciągnienie na zimno to najwolniejsza metoda produkcji rur kwadratowych, ale często jest to jedyny sposób, aby mieć pewność, że mechanicy nie będą musieli wycinać nowego materiału. Proces ciągnienia na zimno rur kwadratowych i prostokątnych rozpoczyna się od półfabrykatu rury okrągłej — albo walcowanej na gorąco bez szwu, albo spawanej o wysokiej częstotliwości (HFW). Wybór materiału jest najważniejszym priorytetem, ponieważ liczba ciągnięć zależy od ciągliwości stali, a konkretnie od tego, jak bardzo można ją rozciągnąć przed pęknięciem.

Na czym polega proces ciągnienia na zimno:

1. Wyżarzanie:

Półfabrykat rury jest najpierw wyżarzany. Ciągnienie na zimno powoduje utwardzanie przez zgniot; rozpoczęcie od miękkiego, pozbawionego naprężeń półfabrykatu zapewnia możliwość narysowania przekroju poprzecznego w wielu przejściach bez pękania narożników.

2. Trawienie, fosforanowanie i zmydlanie:

Zgorzelinę walcowniczą usuwa się poprzez trawienie kwasem, a następnie nałożenie warstwy smaru na bazie fosforanu i mydła. Bez tych warstw tarcie pomiędzy stalą a matrycą spowodowałoby rozerwanie powierzchni i przyspieszenie zużycia matrycy.

3. Wskazywanie i wstępne losowanie:

Koniec ciągnionych na zimno rur kwadratowych i prostokątnych jest zaprasowywany (o zmniejszonej średnicy), aby pasował do matrycy. Następnie jest on przeciągany przez kwadratową lub prostokątną matrycę zawierającą wewnętrzny trzpień – kluczowy element, który zapobiega zapadaniu się ścianek rury i przesunięciu wewnętrznego otworu.

4. Kolejne przepustki:

Każde przejście zazwyczaj zmniejsza pole przekroju poprzecznego o 10% do 20%; przekroczenie tego limitu grozi pękaniem rogów. Aby przywrócić plastyczność, wymagane jest wyżarzanie pośrednie, co wyjaśnia, dlaczego profile o wąskich tolerancjach często wymagają od dwóch do czterech przejść ciągnienia i cyklu produkcyjnego trwającego kilka tygodni.

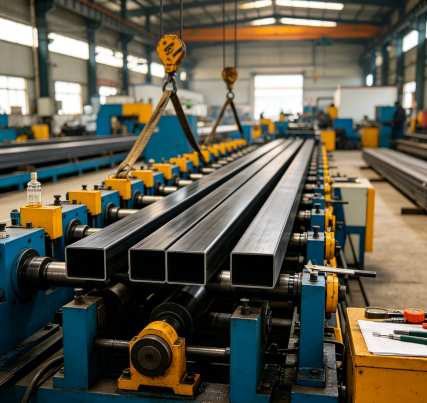

5. Prostowanie, cięcie i wykańczanie:

Gotowa rura poddawana jest wielowalcowemu prostowaniu, cięciu na wymiar i gratowaniu końcówek. Jeśli ciągnienie jest ostatnim etapem formowania, następuje wyżarzanie odprężające. Na koniec każda rura jest mierzona, oliwiona i wiązana.

Wybór gatunków materiałów i klas tolerancji

Rozważ zamierzone zastosowanie rury:

Jeśli ma zostać po prostu wycięty i zespawany z ramą, zwykle wystarcza standardowa precyzja – lepiej wydać pieniądze na grubość ścianki. Jeśli jednak rura wymaga obróbki, służy jako powierzchnia prowadząca lub musi pasować do obrobionej płaskiej powierzchni, należy określić tolerancje o wysokiej precyzji.

Określ stan dostawy:

„Twarde ciągnienie” zapewnia najwyższą wytrzymałość i najniższy koszt, ponieważ eliminuje końcowy etap wyżarzania. Wyżarzanie przywraca plastyczność, dzięki czemu materiał nadaje się do gięcia, spłaszczania lub rozległej obróbki skrawaniem. Normalizacja pozwala uzyskać jednolitą mikrostrukturę, idealną dla części, które najpierw są spawane, a później poddawane obciążeniom.

Wybierz gatunek w oparciu o wymaganą wytrzymałość:

Wielu kupujących domyślnie wybiera stal klasy 20 # i po prostu zwiększa grubość ścianki. Przełączenie z 20# na 45# zwiększa granicę plastyczności z 245 MPa do 335 MPa; często pozwala to na zmniejszenie grubości ścianki, przy czym oszczędność masy kompensuje różnicę w kosztach materiałów.

Sprawdź dopasowanie pod kątem promieni naroży:

Promień rur kwadratowych i prostokątnych ciągnionych na zimno zwiększa się wraz z grubością ścianki – dla grubości ścianek (S) ≤ 6 mm promień naroża można utrzymać w granicach 2,0S, natomiast dla 6–10 mm wynosi on 2,5S. Jeżeli wymagany jest mały promień narożnika, grubość ścianki musi mieścić się w mniejszym zakresie; jeżeli promień podany na rysunku nie jest technicznie wykonalny, poinformujemy Cię o tym bezpośrednio.

Na koniec zaznacz krytyczne wymiary wiązania:

Wymiar decydujący o powodzeniu montażu – niezależnie od tego, czy jest to otwór wewnętrzny, długość boku czy przekątna – powinien być tym, który kontrolujemy najściślej; prosimy o zaznaczenie tego na rysunku podczas wysyłania go do nas.

Scenariusze zastosowań

Obrabiarki i urządzenia automatyki:

Belki poprzeczne suwnic, mocowania prowadnic liniowych, podstawy robotów i ramy stołów warsztatowych zazwyczaj wykorzystują rozmiary od 50 × 50 do 120 × 120 mm, a materiały to zwykle 20 # lub Q345. Tolerancje prostoliniowości i długości boku bezpośrednio decydują o tym, czy szyny prowadzące po montażu pozostaną równoległe; w związku z tym zamówienia te zwykle wymagają bardzo precyzyjnych specyfikacji.

Urządzenia hydrauliczne i pneumatyczne:

W rozpórkach drążków kierowniczych, wspornikach bloków zaworów i ramach jednostek napędowych wykorzystuje się rury o rozmiarach od 40×40 do 100×100 mm. W tym przypadku zarówno otwór wewnętrzny, jak i grubość ścianki są wymiarami funkcjonalnymi, dlatego stosujemy ciągnienie trzpienia, a nie zagłębianie w środku (zmniejszenie średnicy bez trzpienia).

Maszyny tekstylne, drukarskie i pakujące:

Komponenty, takie jak wały rolek, listwy, ramiona napinające i uchwyty rakli, zwykle mają wymiary od 30 × 30 do 80 × 80 mm i często wykorzystują stal 45 #, ponieważ czopy wałów muszą być obrobione maszynowo, aby wytrzymać ciągłą pracę. Części te są zazwyczaj zamawiane w stanie wyżarzonym; Klient wykonuje obróbkę skrawaniem, a następnie je utwardza.

Części samochodowe, motocyklowe i przyczepowe:

Ramy siedzeń, bagażniki dachowe, elementy ramy pomocniczej i haki holownicze (rozmiary od 25×25 do 60×60 mm; materiały Q235 lub Q345). Kluczowymi czynnikami są tutaj spawalność i utrzymanie jednolitej grubości ścianki w miejscach spawanych wsporników.

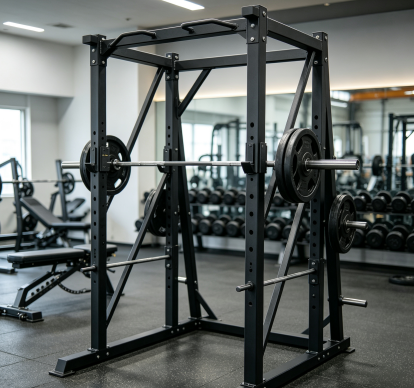

Meble metalowe, sprzęt medyczny i fitness: ramy łóżek szpitalnych, siedziska regulowane, ramy sprzętu fitness i uchwyty teleskopowe (wymiary 20×20 do 50×50 mm; grubość ścianki 1,0 do 2,0 mm). Równomierność grubości ścianek ma tutaj kluczowe znaczenie, ponieważ te części są zwykle malowane proszkowo; każdy stopień grubości ścianki będzie widoczny przez powłokę.

Konstrukcja i osprzęt:

Słupki balustrad, profile poręczy, ramy ścian osłonowych i ramy kabin wind — przy użyciu ciągnionych na zimno rur kwadratowych i prostokątnych, gdzie promień narożnika stanowi integralną część projektu.

Ciągnione na zimno, gięte na zimno czy formowane na gorąco?

Większość kupujących porównuje te trzy opcje. Właściwy wybór zależy od tego, która konkretna właściwość materiału jest najważniejsza dla wydajności zespołu.

Dlaczego warto wybrać Shixindę?

Nasz zakład znajduje się w Daqiuzhuang w Tianjin, gdzie wykrawanie rur, trawienie, ciągnienie, obróbka cieplna i cynkowanie są dostępne w promieniu kilku kilometrów. Możemy przestawić produkcję na nowe specyfikacje w ciągu kilku dni, a nie tygodni. Realizujemy nawet małe zamówienia — nie ma minimalnej ilości zamówienia (MOQ), a zamówienia próbne podlegają temu samemu procesowi produkcyjnemu, co produkcja masowa. Dokumentacja jest dołączona do przesyłki; każda partia zawiera certyfikat materiałowy (wyszczególniający liczbę cieplną, skład chemiczny i właściwości mechaniczne), a także naszą własną dokumentację kontroli wymiarów i powierzchni. Jeśli projekt wymaga kontroli strony trzeciej, wystarczy poinformować nas o standardach i agencji kontrolnej podczas potwierdzania zamówienia, a my zorganizujemy kontrolę zgodnie z wymaganym planem pobierania próbek.

Często zadawane pytania

P1: Czy możesz zapewnić cynkowanie?

Odp.: Do zastosowań zewnętrznych oferujemy cynkowanie ogniowe, cynkowanie standardowe lub malowanie proszkowe. Podaj nam środowisko pracy — np. podziemne, morskie, obszary mające kontakt z nawozami lub obszary zmywane — a my wybierzemy odpowiednią powłokę.

P2: Jakie gatunki stali i warunki dostawy są dostępne?

Odp.: Zgodnie z GB/T 3094-2012 ciągnione na zimno gatunki 10#, 20#, 35#, 45#, Q195, Q215, Q235 (B, C, D) i Q345 (B, C, D, E). Warunki dostawy obejmują ciągnienie na twardo, wyżarzanie lub normalizację.

P3: Czy powinienem określić tolerancje standardowe czy bardzo precyzyjne?

Odp.: Standardowa precyzja jest zwykle wystarczająca w przypadku części, które są po prostu przycinane na odpowiednią długość i zespawane z ramą. Określ wysoką precyzję, jeśli części wymagają obróbki, służą jako powierzchnie prowadzące lub są przykręcone do obrobionych płaskich powierzchni. Różnica jest znacząca: dla boku o długości 50 mm wynosi ona ±0,40 mm vs. ±0,30 mm; dla 100 mm jest to ±1% vs. ±0,8%. W zapytaniu prosimy o podanie oceny, a my potwierdzimy ją w zamówieniu.

P4: Czy możesz produkować niestandardowe przekroje?

Odp.: Niestandardowe rury kwadratowe wymagają specjalistycznych matryc, a koszt tych matryc musi zostać pokryty z zamówienia; dlatego też zamiast podawać stałą minimalną wielkość zamówienia (MOQ), wymagamy rozsądnej wielkości zamówienia.

P5: Jaki jest stan powierzchni rur w momencie dostawy?

Odp.: Rury kwadratowe i prostokątne ciągnione na zimno są dostarczane w stanie wytrawionym, fosforanowanym i lekko naoliwionym, co idealnie nadaje się do obróbki skrawaniem i malowania.

P6: W jaki sposób kontrolowana jest jednorodność grubości ścian i promienie naroży?
