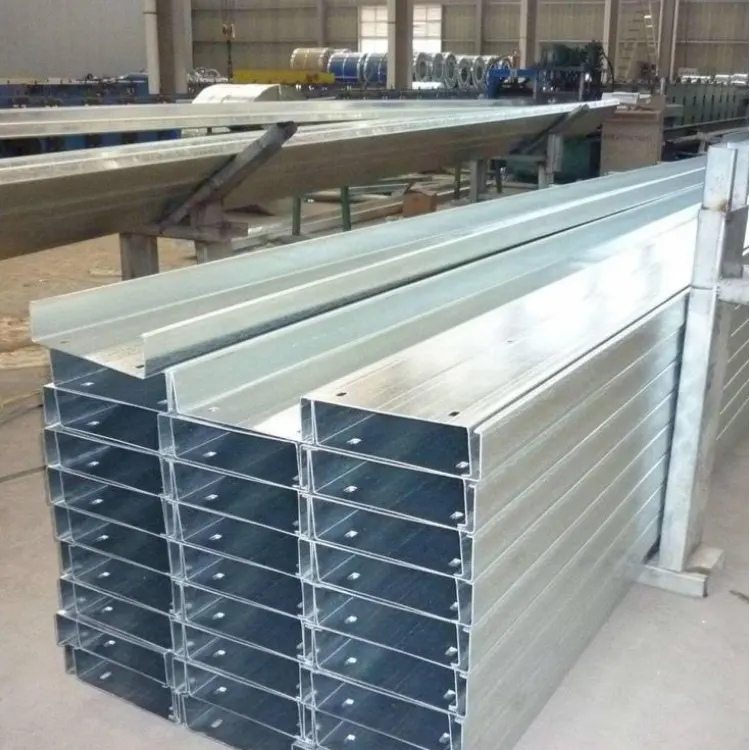

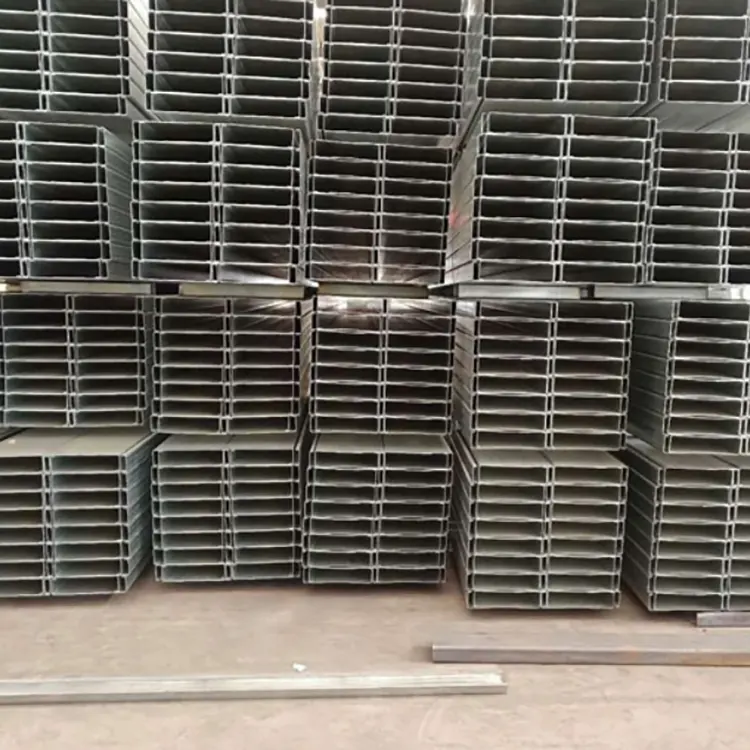

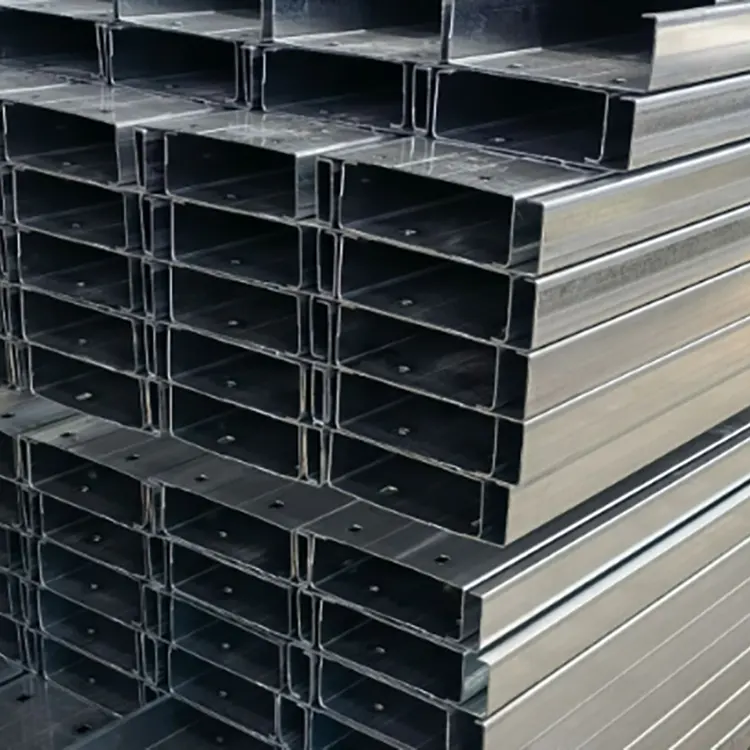

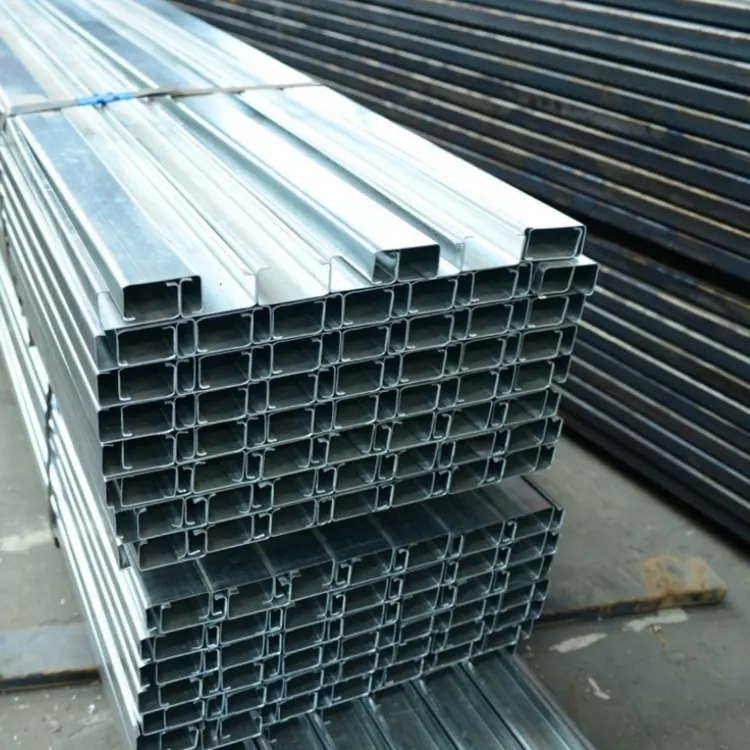

Wstępnie ocynkowany kanał C

Ten wstępnie ocynkowany kanał C sprzedawany bezpośrednio przez Shixinda Factory jest wykonany z taśm stalowych ocynkowanych ogniowo. Powstaje poprzez ciągłe walcowanie i cięcie za pomocą maszyny do gięcia na zimno i ma przekrój w kształcie litery C o standardowym profilu. Posiada ocynkowaną powłokę antykorozyjną i nie wymaga dodatkowego malowania ani cynkowania ogniowego. Różni się od czarnej stali w kształcie litery C (która wymaga późniejszego cynkowania) i stali ocynkowanej ogniowo w kształcie litery C: materiałem bazowym są wykończone ocynkowane taśmy stalowe, które mają wyższą wydajność produkcji, jednolitą warstwę cynkowania i dobrą płaskość powierzchni. Należy do prefabrykowanych antykorozyjnych profili lekkich konstrukcji stalowych. Powszechnie używane akcesoria: śruby specyficzne dla stali w kształcie litery C, pręty naprężające, wsporniki, zaciski, wsporniki do płytek ze stali kolorowej i elementy łączące.

Podstawowe pozycjonowanie funkcjonalne

Płatwie nośne dachowe: Płatwie główne i drugorzędne do budynków fabrycznych, magazynów, gospodarstw hodowlanych i fotowoltaicznych powierzchni dachowych, przenoszące obciążenia kolorowych blach stalowych i płyt z wełny mineralnej oraz przenoszące ciężar własny dachu oraz obciążenia wiatrem/śniegiem na główne belki stalowej ramy.

Belki ścienne: Pionowe i poziome płatwie do ścian obudowy, mocowanie kolorowych stalowych paneli ściennych i izolacyjnych płyt warstwowych, tworząc szkielet ściany.

Główne materiały na podpory fotowoltaiczne: Podłużne belki główne i poprzeczne belki wtórne do fotowoltaiki naziemnej i fotowoltaicznej rozproszonej na dachu, lekkie profile rdzenia nośnego.

Wsporniki drobnego sprzętu / wsporniki korytek kablowych: Fabryczne wsporniki rur, podstawy korytek kablowych, podstawy nośne urządzeń.

Drugorzędne elementy nośne warsztatów ze stali lekkiej: ramy działowe, belki drugorzędne podestów oraz ramy wzmacniające drzwi i okna.

Proste szklarnie, szkielety obór dla inwentarza żywego: Obory dla inwentarza, lekkie konstrukcje wsporcze do szklarni owocowo-warzywnych.

Podstawowy punkt sprzedaży

Trwały i odporny na korozję, nie wymaga dodatkowej powłoki

Podstawowym materiałem wstępnie ocynkowanego kanału C jest blacha stalowa ocynkowana z równomiernie przymocowaną warstwą cynku. Jest odporny na deszcz, wilgoć i łagodną korozję kwasowo-zasadową i jest mało prawdopodobne, że rdzewieje podczas użytkowania na zewnątrz. Eliminuje potrzebę późniejszego malowania i cynkowania ogniowego, znacznie obniżając koszty budowy.

Lekka i o wysokiej wytrzymałości, oszczędzająca stal i koszty

Formowana na zimno cienkościenna konstrukcja o dużym momencie bezwładności przekroju, doskonałej wytrzymałości na zginanie i skręcanie; przy tej samej nośności jest o 30% lżejszy niż belki dwuteowe i stal kanałowa, co zmniejsza zużycie stali w konstrukcji stalowej oraz obniża koszty transportu i podnoszenia.

Zintegrowane formowanie, wygodne przetwarzanie

Fabrycznie w pełni automatyczna prasa rolkowa do zintegrowanego formowania, o standardowych wymiarach i regularnym wykrawaniu (dostępne są wstępnie zainstalowane otwory); na miejscu wymaga jedynie montażu śrub, bez spawania, szybkiego tempa budowy i skraca czas trwania projektu.

Elastyczne wymiary, silna personalizacja

Wysokość, kołnierz, grubość i długość można dostosować w razie potrzeby. Można go łączyć z niestandardowymi kołnierzami wewnętrznymi, żebrami wzmacniającymi i modelami z powiększonymi kołnierzami, odpowiednimi do różnych wymagań dotyczących obciążenia dachów, ścian i systemów fotowoltaicznych.

Estetyczna powierzchnia, odpowiednia do projektów eksponowanych

Ocynkowana srebrno-szara, matowa powierzchnia, bez plam rdzy i czarnych plam. Nie ma potrzeby dekoracji odsłoniętych dachów i podpór fotowoltaicznych, dzięki czemu projekt wygląda schludnie. Warstwa ocynkowana ma silną przyczepność i nie jest podatna na odrywanie się i odpadanie podczas transportu i gięcia.

Znakomita wydajność kosztowa, stabilne dostawy

Istnieje obfita podaż surowców z blachy ocynkowanej, z niższą ceną jednostkową w porównaniu ze stalą w kształcie litery C ocynkowaną ogniowo, krótkim cyklem dostaw i znacznymi korzyściami kosztowymi w przypadku zakupów na dużą skalę w fabrykach i projektach fotowoltaicznych.

Wszechstronność i możliwość dostosowania do wielu scenariuszy

Nadaje się do budynków fabrycznych, systemów fotowoltaicznych, obór hodowlanych, obiektów magazynowych, podpór rurociągów miejskich itp. Jeden rodzaj profilu może zaspokoić potrzeby wielu gałęzi przemysłu.

Ogólne dane techniczne

(1) Standardowy model przekroju poprzecznego (standardowy zapis branżowy: C × wysokość × szerokość × kołnierz × grubość)

Główne modele konwencjonalne: C80, C100, C120, C140, C160, C180, C200, C220, C250, C300. Przykładowy pełny rozmiar przekroju (C100 × 50 × 20):

Wysokość środnika H: 80 - 300mm

Szerokość kołnierza B: 40 - 80mm

Kołnierz wewnętrzny C: 15 - 30mm (dla modeli wzmocnionych możliwe jest 35mm)

(2) Specyfikacje grubości

Konwencjonalna grubość ścianki: 1,2 mm, 1,5 mm, 1,8 mm, 2,0 mm, 2,2 mm, 2,5 mm, 2,75 mm, 3,0 mm. Wsporniki paneli słonecznych często wykorzystują 1,5–2,0 mm; W fabrykach powszechnie stosuje się wiązary dachowe o dużej rozpiętości 2,0–3,0 mm.

(3) Normy długości

Standardowe długości stałe: 6m, 9m, 12m

Długości niestandardowe: 0,5 – 12m, możliwe dowolne docięcie. Bardzo długie części należy łączyć w sekcje.

(4) Parametry techniczne warstwy cynkowej

Masa warstwy cynku cynkowego: 80g/㎡, 100g/㎡, 120g/㎡, 140g/㎡, 180g/㎡

Klasyfikacja użytkowania środowiska:

Fabryka sucha w pomieszczeniach: 80–100 g / ㎡

Fabryka na świeżym powietrzu, zwykłe panele słoneczne: 120–140 g/㎡

Wysoka wilgotność na wybrzeżu, teren zakładów chemicznych: 180 g/㎡ z pogrubioną blachą ocynkowaną

(5) Normy materiałowe

Marka materiału bazowego: DX51D+Z, DX52D+Z (blacha stalowa ocynkowana zgodnie z normą krajową)

Właściwości mechaniczne: Granica plastyczności powyżej 235 MPa, wydłużenie zgodne z normami, formowanie na zimno bez pękania

Standardy wykonania:

GB/T 2518 Ciągła blacha i taśma stalowa ocynkowana ogniowo

GB/T 6728 Warunki techniczne stali formowanej na zimno

(6) Parametry dopasowania procesu

Wiercenie: Wstępnie nawiercone okrągłe otwory montażowe, długie otwory regulacyjne w kształcie paska, rozstaw otworów dostosowany do rysunków;

Obróbka wzmacniająca: W przypadku modeli o dużym obciążeniu środkowe żebro wzmacniające można docisnąć, aby zwiększyć odporność na zginanie;

Cięcie: Obydwa końce pozbawione zadziorów, płaska krawędź tnąca, kołnierz bez pęknięć;

Standardy tolerancji: Tolerancja wielkości przekroju poprzecznego ±0,5mm, tolerancja długości ±3mm/6m.

(7) Odniesienie do kompatybilności obciążenia

Materiał o grubości 1,2–1,8 mm: małe belki nośne ścian, ścianki działowe wewnętrzne, małe wsporniki paneli słonecznych;

Materiał średniej grubości 2,0–2,5 mm: zwykłe fabryczne więźby dachowe / ścienne, rozproszone główne belki paneli słonecznych;

Materiał o grubości 2,75–3,0 mm: budynki fabryczne o dużej rozpiętości, więźby dachowe na obszarach zaśnieżonych, wytrzymałe wsporniki paneli słonecznych.
