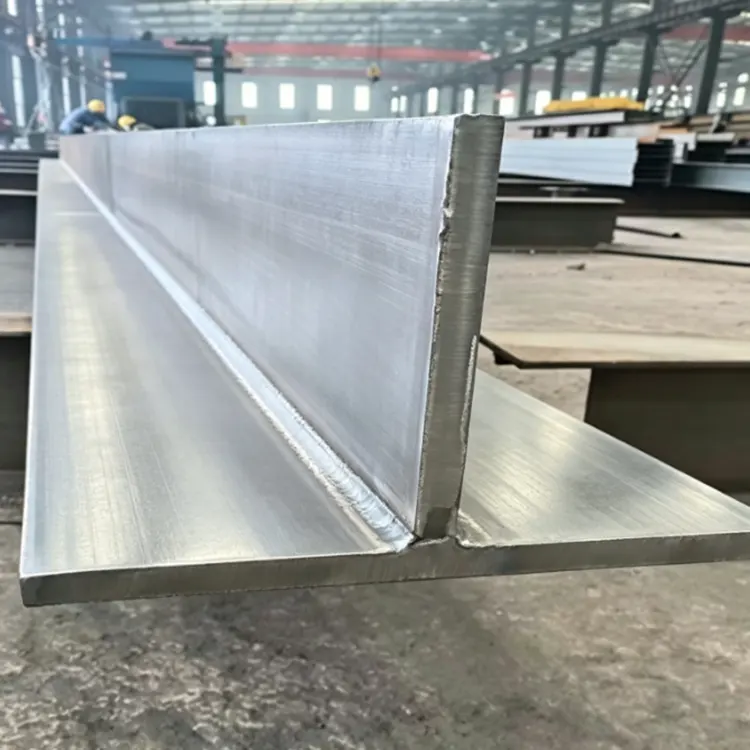

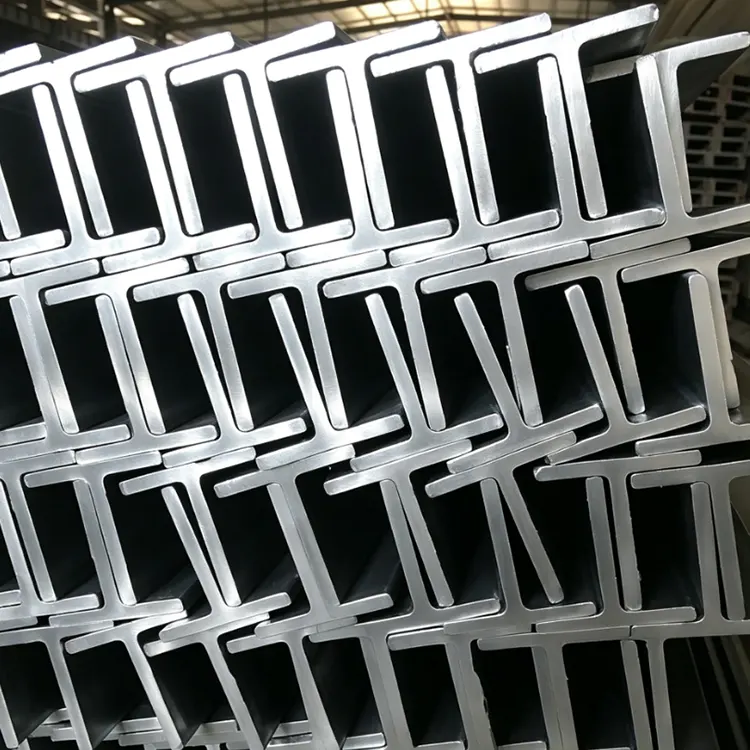

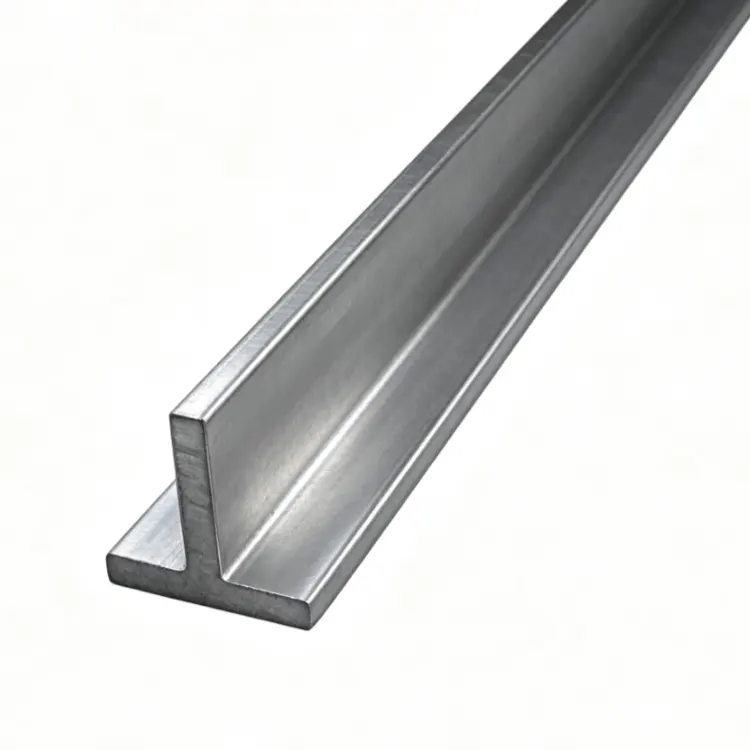

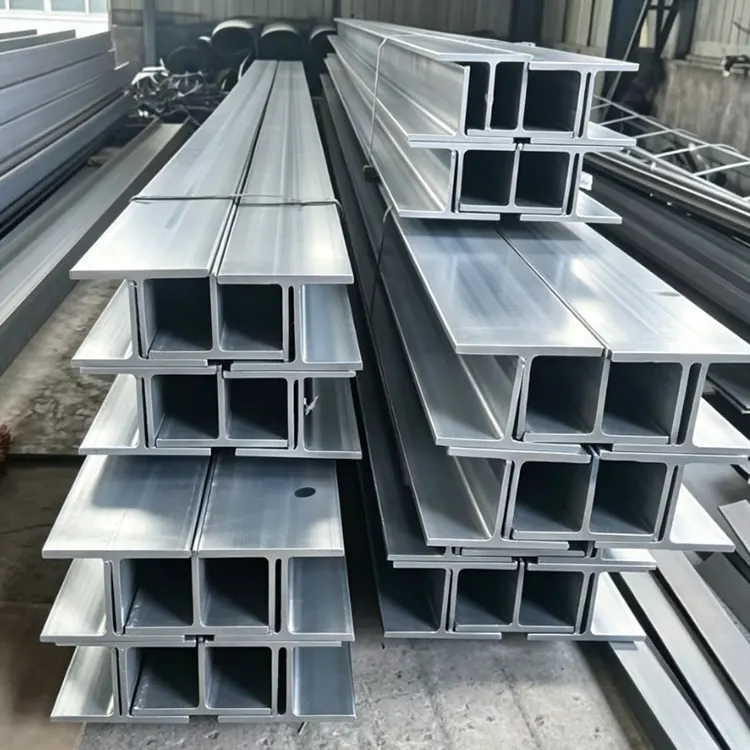

Ocynkowana ogniowo belka T firmy Shixinda to sekcja ze stali konstrukcyjnej węglowej o przekroju w kształcie litery T. Jest wytwarzany przy użyciu jednego z trzech procesów — walcowania na gorąco, dzielenia stali w kształcie litery H lub spawania blach stalowych — w celu uformowania profilu podstawowego w kształcie litery T, po którym następuje proces cynkowania (cynkowanie ogniowe lub cynkowanie galwaniczne) w celu pokrycia całej powierzchni stali warstwą cynku w celu ochrony przed korozją; produkt ten jest zbiorczo określany jako ocynkowana stal o przekroju teowym.
Konstrukcja przekrojowa zapewnia racjonalny rozkład obciążenia, zmniejszając zużycie stali i obniżając koszty; konstrukcja w kształcie litery T charakteryzuje się zintegrowanym procesem formowania środnika i kołnierzy, zapewniając doskonałą odporność na zginanie i nośność w porównaniu ze stalami kątowymi o równoważnej masie, wymagając mniej materiału w identycznych warunkach obciążenia i skutecznie zmniejszając całkowity koszt konstrukcji stalowej.
Dostępne są trzy procesy formowania, oferujące wszechstronną przydatność dla wszystkich scenariuszy zastosowań: Teowniki walcowane na gorąco charakteryzują się dużą precyzją i idealnie nadają się do komponentów fotowoltaicznych; Dzielone belki teowe charakteryzują się dużymi specyfikacjami i dużą wytrzymałością, dzięki czemu nadają się do głównych belek fabrycznych; Spawane belki teowe umożliwiają niestandardowe dostosowywanie i można je dopasować zarówno do projektów na małą, jak i dużą skalę.
Wysoka płaskość powierzchni i łatwy montaż; regularne przekroje bez skręcenia i deformacji; ułatwia wykrawanie, cięcie, łączenie śrubowe i montaż na miejscu, zmniejszając w ten sposób wymagane prace niwelacyjne podczas budowy.
Cynkowanie ogniowe zapewnia kompleksową ochronę antykorozyjną i zapewnia długą żywotność. Proces zanurzania w cynku w wysokiej temperaturze pokrywa zarówno powierzchnie wewnętrzne, jak i zewnętrzne, a także wszystkie krawędzie i szczeliny stali, tworząc ochronną warstwę cynku, która chroni przed wilgocią, wodą deszczową i ekspozycją na sól / zasady; obróbka ta jest odpowiednia dla środowisk zewnętrznych, przybrzeżnych lub obiektów przemysłowych, gdzie może wystąpić korozja, oferując żywotność ponad 15 lat, eliminując jednocześnie późniejsze koszty konserwacji związane z usuwaniem rdzy i malowaniem.
Powłoka cynkowa wykazuje silną przyczepność i jest bardzo odporna na uderzenia, zapobiegając łuszczeniu się i odwarstwieniu; metalurgiczne wiązanie pomiędzy powłoką cynku a stalą zapewnia, że nie łuszczy się ani nie pęka nawet pod wpływem uderzeń w transporcie lub montażu; w porównaniu z powierzchniami malowanymi natryskowo lub powłokami cynkowanymi na zimno, rozwiązanie to charakteryzuje się znacznie wyższą trwałością.
Nośność mechaniczna: Konstrukcja w kształcie litery T zapewnia stabilną odporność na zginanie, ścinanie i ściskanie, służąc jako stępki pierwotne i wtórne, podpory i elementy nośne; w porównaniu ze stalą kątową lub stalą kanałową wymaga mniej materiału i ma niższy ciężar własny, dzięki czemu nadaje się do różnych zastosowań w zakresie podpór konstrukcji stalowych przy lekkich, średnich i dużych obciążeniach, gdzie pełni funkcję ramy nośnej dla budynków, systemów fotowoltaicznych i sprzętu.
Długoterminowa ochrona przed korozją: Powłoka cynkowana ogniowo całkowicie otacza zarówno wewnętrzną, jak i zewnętrzną powierzchnię profilu, skutecznie blokując wilgoć, wodę deszczową, ekspozycję na sól/alkalia i wilgotne powietrze, zapewniając w ten sposób długoterminową ochronę przed rdzą w zastosowaniach zewnętrznych; rozwiązanie to eliminuje potrzebę usuwania rdzy lub malowania na miejscu, usprawniając w ten sposób późniejsze procedury konserwacji zabezpieczenia antykorozyjnego i czyniąc je odpowiednim dla środowisk korozyjnych, takich jak obszary na otwartej przestrzeni, regiony przybrzeżne i zakłady chemiczne.
Wygodne możliwości montażu i formowania: Profile charakteryzują się ustandaryzowanymi wymiarami, umożliwiającymi cięcie, wykrawanie, gięcie, spawanie i prefabrykację; są przeznaczone do znormalizowanego łączenia śrubowego i montażu na miejscu, skracając w ten sposób cykl budowy i umożliwiając bezproblemową integrację pomiędzy fabrycznie prefabrykowanymi komponentami i szybką instalację na miejscu.
Sektor fotowoltaiczny: Odporna na korozję nośna rama nośna – specjalnie zaprojektowana, aby zapewnić pierwotne i wtórne wsparcie dla modułów fotowoltaicznych; zapewnia 20-letnią długoterminową ochronę przed rdzą w środowiskach zewnętrznych, a jej lekka konstrukcja zmniejsza całkowitą masę systemu nośnego.
Sektor budowlany: Ściana osłonowa / fabrycznie odporna na korozję rama nośna; służąc jako szkielet ścian zewnętrznych, płatwie dachowe i belki nośne dla platform sprzętowych; nadaje się do konstrukcji zewnętrznych nie wymagających powlekania.
Sektor miejskiej infrastruktury energetycznej: Zewnętrzne, odporne na korozję stałe wsporniki korytarzy rur, poręczy i wsporników podstaw urządzeń energetycznych; przeznaczony do długotrwałego użytkowania na zewnątrz bez rdzewienia;
Konstrukcje stalowe o dużej wytrzymałości: odporne na korozję elementy belek drugorzędnych o dużych obciążeniach, składające się z wielkogabarytowych sekcji segmentowych lub spawanych, ocynkowanych trójników; nadaje się do zastosowań konstrukcyjnych odpornych na korozję pod dużym obciążeniem w budynkach fabrycznych i ścianach oporowych.
|
Kategoria specyfikacji |
Specyfikacje techniczne |
Opis przypadku użycia |
|
Rodzaj materiału |
Podłoża ze stali węglowej: Q235B, Q355B, Q420B; odporne na korozję materiały specjalne: stal nierdzewna 304/316, niskostopowa stal odporna na warunki atmosferyczne |
Q235B/Q355B/Q420B: nadaje się do warsztatów przemysłowych, budowy konstrukcji stalowych i ogólnych podpór nośnych (przy użyciu ocynkowanej stali z profili T jako głównego podłoża); Stal nierdzewna 304/316: odpowiednia do wysoce korozyjnych środowisk zewnętrznych i zakładów przetwarzania chemicznego; niskostopowa stal odporna na warunki atmosferyczne: odpowiednia do projektów małej architektury na świeżym powietrzu i odsłoniętych elementów mostów. |
|
wymiary |
Zasady opisu przekroju: wysokość H×szerokość środnika B×grubość środnika t₁ ×grubość kołnierza t₂; standardowy zakres przekrojów: H 25 mm – H 400 mm, B 25 mm – B 300 mm; zakres grubości ścianek: środnik 3 mm–20 mm, kołnierz 4 mm–25 mm; długości standardowe: 6 m/9 m/12 m (możliwość wykonania długości niestandardowych). |
Małe specyfikacje (H≤100 mm) nadają się do systemów montażu fotowoltaicznego, precyzyjnych elementów mechanicznych, szyn prowadzących windy i małych części osadzonych; średnie specyfikacje (wys.: 100–200 mm) nadają się do ram ścian osłonowych, systemów montażu fotowoltaicznego i stalowych belek nośnych konstrukcyjnych; duże specyfikacje (H≥200 mm) nadają się do belek głównych w zakładach przemysłowych, elementów mostów i platform o dużej wytrzymałości. |
|
dokładność wymiarowa |
Wysokość przekroju / Tolerancja rozpiętości skrzydeł ≤ ±2,0 mm; tolerancja grubości środnika / grubości kołnierza: ±0,5–1,0 mm; odchylenie prostoliniowości: ≤1,5 mm/m; prostopadłość kołnierza: ≤B/100; odchylenie nachylenia cięcia końcowego: ≤3 mm |
Nadaje się do łączenia na miejscu konstrukcji stalowych, połączeń śrubowych z otworami przelotowymi i montażu spawanego; ma zastosowanie do konwencjonalnych zastosowań, takich jak konstrukcje budowlane, mosty i systemy mocowania fotowoltaicznego; Wersje dostosowane do indywidualnych potrzeb o wysokiej precyzji są również kompatybilne z transportem kolejowym i precyzyjnymi mechanicznymi torami ślizgowymi. |
|
właściwości mechaniczne |
Q235B: granica plastyczności ≥235 MPa, wytrzymałość na rozciąganie 375–500 MPa, wydłużenie ≥25%; Q355B: granica plastyczności ≥355 MPa, wytrzymałość na rozciąganie 470–630 MPa, wydłużenie ≥21%; Q420B: granica plastyczności ≥420 MPa, wytrzymałość na rozciąganie 500–680 MPa, wydłużenie ≥18%; Stal nierdzewna 304: granica plastyczności ≥205 MPa, wytrzymałość na rozciąganie ≥520 MPa, wydłużenie ≥40%. |
Wyższa wytrzymałość umożliwia lepszą kompatybilność z konstrukcjami stalowymi o dużej rozpiętości i dużym obciążeniu, ułatwiając lekką konstrukcję; niskostopowa stal o wysokiej wytrzymałości nadaje się na kluczowe elementy nośne, takie jak belki główne w zakładach przemysłowych i mostach; podczas gdy zwykła stal węglowa nadaje się na drugorzędne elementy nośne, takie jak konwencjonalne podpory i ściany osłonowe. |
|
proces obróbki powierzchni |
Główny produkt: Cynkowanie ogniowe; grubość powłoki cynkowej ≥85μm; procesy pomocnicze: walcowanie na gorąco kęsów czarnych, śrutowanie w celu usunięcia rdzy, cynkowanie na zimno, powlekanie natryskowe cynkiem bogatym w epoksydy, powlekanie natryskowe fluorowęglowodorem i trawienie z pasywacją. |
Hot-dip galvanizing is suitable for outdoor high-humidity and open-air environments, such as photovoltaic mounting systems and municipal engineering projects; powłoka cynkowa bogata w żywice epoksydowe lub natryskiwanie fluorowęglowodorów nadaje się do budowy ścian osłonowych i dekoracyjnych konstrukcji stalowych; śrutowanie usuwania rdzy jest odpowiednie dla elementów spawanych w pomieszczeniach zamkniętych i późniejszej obróbki wstępnej poprzez natryskiwanie farby; Trawienie i pasywacja stali nierdzewnej jest odpowiednia dla wysoce korozyjnych środowisk chemicznych i obszarów przybrzeżnych. |
|
charakterystyka obsługi |
1. Wydajność zginania na zimno: Test zginania na zimno w temperaturze pokojowej 180° nie wykazuje pęknięć; 2. Wydajność spawania (Q235/Q355): Brak pęknięć i rozwarstwień; nadaje się do spawania łukowego, spawania łukiem krytym lub spawania w osłonie gazu; wytrzymałość złącza ≥90% wytrzymałości materiału podstawowego; brak kruchości wywołanej hartowaniem; 3. Wykrawanie i wiercenie: obróbka CNC; dokładność średnicy otworu±0,2 mm; brak odprysków i pęknięć krawędzi; 4. Wydajność cięcia: cięcie płomieniowe, cięcie plazmowe lub piłowanie; krawędzie cięcia są płaskie, pozbawione zadziorów i nie wykazują deformacji; 5. Wydajność gięcia: Formowanie na zimno; promień gięcia ≥2 razy grubość ściany; brak pęknięć. |
Gięcie na zimno nadaje się do lekkich stalowych willi i elementów dekoracyjnych; spawanie nadaje się do belek głównych w zakładach przemysłowych i wytrzymałych ram stalowych; wykrawanie nadaje się do połączeń śrubowych w systemach mocowania fotowoltaicznego i kratownicach ścian osłonowych; precyzyjne cięcie nadaje się do akcesoriów mechanicznych i części osadzonych; gięcie nadaje się do konstrukcji stalowych o nieregularnych kształtach i elementów dekoracyjnych. |
|
norma operacyjna |
Podstawowe normy krajowe krajowe: GB/T 11263-2017 „Belki dwuteowe walcowane na gorąco i belki teowe dzielone”; normy materiałowe pomocnicze: GB/T 700-2006, GB/T 1591-2018; norma cynkowania i ochrony antykorozyjnej: GB/T 13912-2020; norma akceptacji inżynieryjnej: GB/T 50205-2020; opcjonalne standardy międzynarodowe dla eksportu: EN 10025 (norma europejska), JIS G3101 (norma japońska). |
W przypadku budownictwa domowego, konstrukcji stalowych i projektów fotowoltaicznych należy ściśle egzekwować krajową normę GB/T 11263-2017; w przypadku projektów zorientowanych na eksport zagraniczny, w miarę potrzeb wdrażane są standardy europejskie lub japońskie; w przypadku branż specjalistycznych, takich jak inżynieria mostowa i inżynieria chemiczna, obowiązkowa jest również zgodność z normami akceptacyjnymi specyficznymi dla danej branży. |
Siedziba ShixinDa znajduje się w bazie przemysłu stalowego Jinghai w Tianjin i specjalizuje się w pełnej gamie wyrobów ze stali ocynkowanej o przekroju teowym. Firma integruje zaopatrzenie w surowce, ich przetwarzanie, cynkowanie ogniowe i usługi eksportu międzynarodowego w jedną całość, mogąc poszczycić się wyjątkowymi, wszechstronnymi przewagami konkurencyjnymi. Podstawowymi materiałami stosowanymi w naszych produktach są stale spełniające wymagania, takie jak Q235B, Q355B i Q420B, o właściwościach mechanicznych zgodnych z normami krajowymi. Nasze specyfikacje produktów obejmują wszystkie rozmiary od H25 mm do 400 mm, oferując standardowe długości 6 m, 9 m i 12 m, a także niestandardowe opcje dostosowywania. Tolerancje wymiarowe są ściśle kontrolowane, a prostoliniowość i dokładność przekroju spełniają wymagania dużej precyzji montażu systemów fotowoltaicznych, zakładów przemysłowych i ścian osłonowych.
Powierzchnia jest równomiernie poddawana standardowemu procesowi cynkowania ogniowego, w którym grubość powłoki cynkowej wynosi ≥85 μm; żadne obszary na krawędziach i narożnikach nie pozostają nieobrobione. Galwanizowana powłoka o spoiwie metalurgicznym zapewnia doskonałą odporność na uderzenia oraz korozję solną i alkaliczną, zapewniając długoterminową pracę bez konserwacji w zastosowaniach zewnętrznych i przydatność w środowiskach korozyjnych, takich jak instalacje fotowoltaiczne na wybrzeżach i na wolnym powietrzu. Produkt obejmuje również zintegrowane możliwości głębokiego przetwarzania, w tym wykrawanie CNC, precyzyjne cięcie, gięcie i spawanie, a także formowanie na zimno; jego właściwości spawalnicze są stabilne, co czyni go idealnym do montażu śrubowego i konstrukcji stalowych o dużej wytrzymałości.
Nasze produkty są ściśle zgodne z normami krajowymi, takimi jak GB/T 11263 i GB/T 13912; możemy dostarczyć certyfikaty materiałowe, raporty z testów cynkowania i raporty certyfikacyjne SGS. W przypadku zamówień eksportowych wspieramy dostawy zgodnie ze standardami europejskimi i japońskimi, dzięki czemu nasze produkty nadają się do eksportu systemów montażu fotowoltaicznego do Azji Środkowej i na rynki zagraniczne. Wykorzystując nasze lokalne zalety w zakresie magazynowania, utrzymujemy wystarczającą dostępność zapasów, oferujemy krótki cykl wysyłki FOB w porcie Tianjin i zapewniamy elastyczne minimalne ilości zamówień. W porównaniu z konwencjonalnymi profilami, ocynkowana stal o przekroju T firmy ShixinDa zapewnia bardziej racjonalną nośność i lekką konstrukcję, eliminuje potrzebę usuwania rdzy i malowania na miejscu oraz znacznie zmniejsza całkowite koszty projektu, co czyni ją idealnym opłacalnym wyborem dla projektów fotowoltaicznych, projektów infrastruktury komunalnej i warsztatów zajmujących się konstrukcjami stalowymi.
