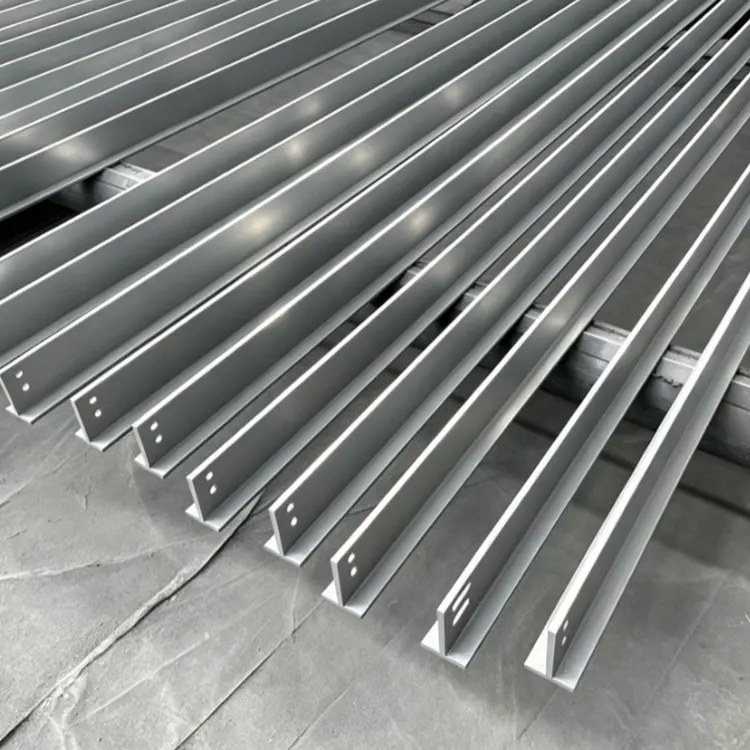

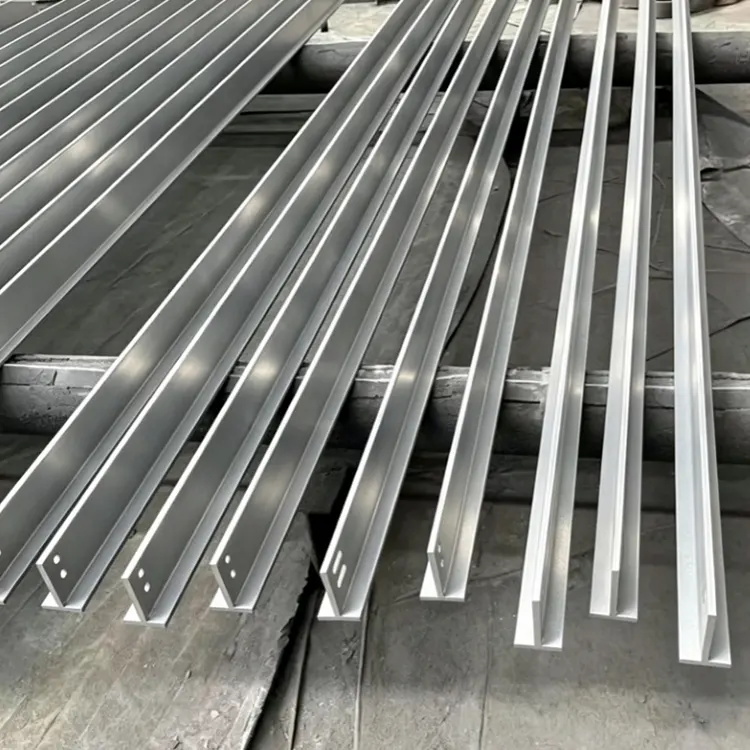

W porównaniu z profilami o dużym przekroju do dużych obciążeń, takimi jak stal w kształcie litery H i stal w kształcie litery I, wysokiej jakości belka T firmy Shixinda eliminuje zbędne projekty przekrojów poprzecznych, ma wyraźną i skoncentrowaną ścieżkę przenoszenia siły oraz ma bardziej ukierunkowaną odporność na zginanie i ścinanie. Skutecznie pozwala uniknąć problemów związanych z dużymi szczelinami połączeń, nierównomiernym rozkładem sił i łatwym odkształcaniem w tradycyjnych kombinowanych rodzajach stali.

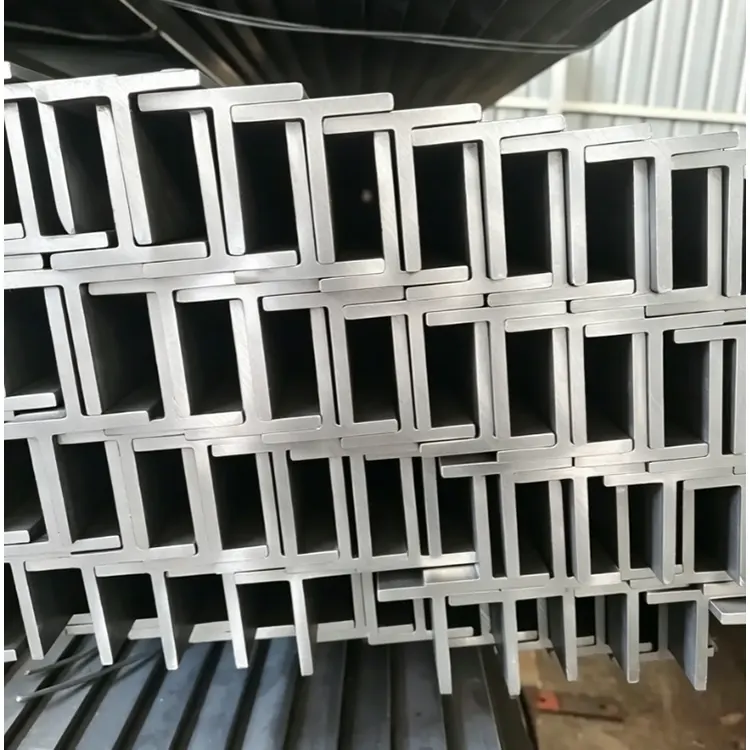

Stal w kształcie litery T utworzona przez integrację walcowaną na gorąco nie ma wtórnych naprężeń spawalniczych, a ogólna integralność strukturalna jest wysoka; dzielona stal w kształcie litery T opiera się na dojrzałej obróbce materiału macierzystego, z regularnymi przekrojami i jednolitymi wymiarami. Obydwa procesy mogą zapewnić prostoliniowość i dokładność montażu profili i nadają się do znormalizowanej konstrukcji modułowej.
|
Kategoria specyfikacji |
Parametry techniczne i wskaźniki |
Opis aplikacji |
|
Klasa materiału |
Stal węglowa: stal o wysokiej wytrzymałości Q235B, Q355B, Q420B; Stal nierdzewna: 304/316; Odporna na warunki atmosferyczne stal niskostopowa |
Stal węglowa na budynki fabryczne, konstrukcje stalowe i podpory ogólnego przeznaczenia; Stal nierdzewna do wysoce korozyjnych środowisk zewnętrznych i chemicznych; Stal odporna na warunki atmosferyczne do stosowania w krajobrazie zewnętrznym i odsłoniętych elementach mostów |
|
Specyfikacje wymiarów |
Zasada oznaczania przekroju: Wysokość H × Szerokość kołnierza B × Grubość środnika t₁ × Grubość kołnierza t₂; Konwencjonalny zakres przekroju: H 25 mm ~ 400 mm, B 25 mm ~ 300 mm; Zakres grubości ścianki: środnik 3 mm ~ 20 mm, kołnierz 4 mm ~ 25 mm; Standardowe długości stałe: 6m/9m/12m, dostępne są długości niestandardowe |
Mały rozmiar (H ≤ 100 mm): precyzyjne części maszyn, szyny prowadzące windy, małe części osadzone; Średni rozmiar (H100-200mm): stępki ścian osłonowych, wsporniki PV, drugorzędne belki stalowe; Duży rozmiar (H ≥ 200 mm): główne belki fabryczne, elementy mostów, platformy o dużej wytrzymałości |
|
Dokładność wymiarowa |
Tolerancja wysokości przekroju/szerokości kołnierza ≤ ±2,0 mm; Tolerancja grubości środnika / kołnierza ≤ ±0,5 ~ 1,0 mm; Odchylenie prostoliniowości ≤1,5 mm/m; Pionowość kołnierza ≤ B/100; Odchylenie skosu cięcia końcowego ≤3 mm |
Spełnia wymagania dotyczące łączenia konstrukcji stalowych na miejscu, połączeń śrubowych i montażu spawalniczego, mające zastosowanie do konwencjonalnych projektów, w tym budowy głównych konstrukcji, mostów i podpór fotowoltaicznych; Wersje niestandardowe o wysokiej precyzji pasują do zastosowań w transporcie kolejowym i szynach ślizgowych w maszynach precyzyjnych |
|
Właściwości mechaniczne |
Q235B: granica plastyczności ≥235MPa, wytrzymałość na rozciąganie 375~500MPa, wydłużenie ≥25%; Q355B: granica plastyczności ≥355MPa, wytrzymałość na rozciąganie 470 ~ 630MPa, wydłużenie ≥21%; Q420B: granica plastyczności ≥420MPa, wytrzymałość na rozciąganie 500 ~ 680MPa, wydłużenie ≥18%; Stal nierdzewna 304: granica plastyczności ≥205MPa, wytrzymałość na rozciąganie ≥520MPa, wydłużenie ≥40% |
Wyższa wytrzymałość jest odpowiednia dla konstrukcji stalowych o dużej rozpiętości i dużych obciążeń, aby uzyskać lekką konstrukcję; Niskostopowa stal o wysokiej wytrzymałości na podstawowe elementy nośne, takie jak fabryczne belki główne i mosty; Zwykła stal węglowa na drugorzędne elementy nośne, w tym podpory ogólne i ściany osłonowe |
|
Obróbka powierzchniowa |
Walcowany na gorąco czarny półfabrykat, odrdzewianie poprzez śrutowanie, cynkowanie ogniowe (grubość warstwy cynku ≥85μm), cynkowanie na zimno, powłoka epoksydowo-cynkowa, powłoka fluorowęglowa, trawienie i pasywacja |
Cynkowanie ogniowe w przypadku wilgotnych projektów zewnętrznych, takich jak wsporniki fotowoltaiczne i obiekty komunalne; Powłoka epoksydowo-cynkowa / fluorowęglowa do budowy ścian osłonowych i dekoracyjnych konstrukcji stalowych; Odrdzewianie elementów spawanych metodą strumieniową i obróbka wstępna; Pasywacja trawiąca stali nierdzewnej do zastosowań w środowiskach chemicznych i przybrzeżnych o wysokiej korozyjności |
|
Skrawalność |
Gięcie na zimno: Brak pęknięć i rozwarstwień po teście zginania na zimno w temperaturze pokojowej w temperaturze 180°C (seria Q235/Q355); Spawanie: Nadaje się do spawania łukowego, spawania łukiem krytym i spawania w osłonie gazu; wytrzymałość złącza ≥90% metalu nieszlachetnego bez kruchości podczas hartowania; Wykrawanie i wiercenie: dostępne wykrawanie/wiercenie CNC, tolerancja otworu ± 0,2 mm bez odprysków i pęknięć krawędzi; Cięcie: Cięcie płomieniowe, cięcie plazmowe i cięcie piłą wspomagane gładkimi cięciami bez zadziorów i zniekształceń; Gięcie: Niestandardowe formowanie na zimno, promień gięcia ≥2-krotność grubości ścianki bez pęknięć |
Gięcie na zimno lekkich willi stalowych i dekoracyjnych elementów stalowych; Spawanie fabrycznych belek głównych i ciężkich ram stalowych; Wykrawanie i wiercenie mocowanych śrubowo wsporników fotowoltaicznych i stępek ścian osłonowych; Precyzyjne cięcie osprzętu maszyn i osadzonych części inżynieryjnych; Gięcie specjalnych konstrukcji stalowych i profili dekoracyjnych |
|
Standardy wykonawcze |
Podstawowa norma krajowa: GB/T 11263-2017 Dwuteowniki walcowane na gorąco i dwuteowniki dzielone; Normy materiałów pomocniczych: GB/T 700-2006 węglowa stal konstrukcyjna, GB/T 1591-2018 niskostopowa stal konstrukcyjna o wysokiej wytrzymałości; Norma antykorozyjna: GB/T 13912-2020 Wymagania techniczne dotyczące powłok cynkowanych ogniowo; Norma akceptacji: GB/T 50205-2020 Kodeks akceptacji jakości konstrukcji konstrukcji stalowych; Opcjonalne standardy handlu zagranicznego: EN 10025 (norma europejska), JIS G3101 (norma japońska) |
GB/T 11263-2017 jest obowiązkowy w przypadku budownictwa domowego, konstrukcji stalowych i projektów fotowoltaicznych; Dla zamówień eksportowych za granicę dostępne są standardy europejskie/japońskie; Przemysł mostowy, chemiczny i inne specjalne muszą dodatkowo spełniać odpowiednie przepisy dotyczące akceptacji przemysłowej |
Odporność na zginanie i nośność: Płyta usztywniająca przenosi pionowy moment zginający i służy jako belka drugorzędna dachu, mała belka podestu i główna belka baldachimu. Jego przekrój charakteryzuje się wysoką odpornością na zginanie;
Stabilność przy ściskaniu: Kołnierz zwiększa sztywność boczną. Stosowany jest jako słup ściany osłonowej, słup nośny panelu fotowoltaicznego i mały słup nośny. Jest mniej prawdopodobne, że przewróci się lub straci stabilność;
Boczne podparcie kotwiące: Jako podparcie między kolumnami i poziome podparcie dachu, ogranicza boczne przemieszczenie ramy i zwiększa stabilność sejsmiczną całej konstrukcji.
Oszczędność materiału i lekkość: w porównaniu ze stalą dwukątową o tej samej nośności pozwala zaoszczędzić od 25% do 35% stali, zmniejszając całkowite obciążenie budynku i koszt fundamentu;
Uproszczony montaż: jednostronny kołnierz jest wygodny do wiercenia śrub i spawania ukośnego. Nie ma konieczności łączenia dwóch kątowników stalowych, co znacznie zmniejsza ilość spoin i śrub oraz skraca czas budowy na miejscu;
Uniwersalna kompatybilność: Standaryzowane, gotowe specyfikacje obejmują wiele branż, takich jak budownictwo, fotowoltaika, roboty komunalne i maszyny. Niestandardowe modele spawalnicze mogą spełniać specjalne wymagania dla dużych obciążeń i dużych przekrojów.
1. Rozkład sił w przekroju poprzecznym został zaprojektowany naukowo i zapewnia stabilną odporność na zginanie i ściskanie. W porównaniu do stali z podwójnym kątem, pozwala zaoszczędzić 25% -35% stali przy tej samej nośności.
2. Jest uformowany jako pojedynczy element bez żadnych połączeń, co ogranicza liczbę spawów i śrub, zwiększając w ten sposób wydajność konstrukcji o 30%.
3. Cała seria jest ujednolicona i ma wystarczającą dostępność w magazynie. Dostępne są również niestandardowe, niestandardowe specyfikacje spawania.
4. Doskonała wydajność przetwarzania, umożliwiająca cięcie, spawanie, wykrawanie i gięcie.
5. Kompatybilny z różnymi procesami antykorozyjnymi, zapewniający długoterminową trwałość na zewnątrz.
6. Może być używany do wielu celów, takich jak kolumny, belki i żebra wsporcze, z dużą wszechstronnością.
7. Spełnia standardy dokładności wymiarowej, zapewniając brak przerw podczas montażu i nadaje się do prefabrykacji i precyzyjnych zastosowań fotowoltaicznych.
1. Słupy drugorzędne z ram stalowych, połączone belki drugorzędne z płyt stropowych (stal TM typu I);
2. Prefabrykowane ramy połączeń ścian zewnętrznych, wspornikowe belki balkonowe;
3. Kolumny z lekkiego kompozytu stalowo-betonowego do rozpraszania energii i redukcji drgań (stal szerokoskrzydłowa TW w kształcie litery T jako kolumna usztywniająca z rdzeniem stalowym).
Budynek badawczo-rozwojowy w pełni prefabrykowanej konstrukcji stalowej Taizhou Ershiqi Metallurgical Group. Główna konstrukcja całego budynku została ukończona w zaledwie 20 dni. Wszystkie belki stropowe oraz podpory pionowe ścian zewnętrznych wykonano ze stali Q355B TM serii I; wszystkie elementy zostały prefabrykowane w fabryce i spryskane piaskiem i farbą, a do montażu na miejscu użyto wyłącznie śrub. Ilość odpadów budowlanych została zmniejszona o 70%, co czyni go wzorcowym projektem szybkiej prefabrykowanej konstrukcji stalowej w Chinach.
1. Belki główne stalowych stopni schodów, belki nośne pomostów wypoczynkowych (stal TM typu I);
2. Stalowe belki drugorzędne wąskoskrzydłowe w kształcie litery T budynków fabrycznych i antresol w centrach handlowych;
3. Konstrukcje wsporcze pomieszczeń aparaturowych i chodników do konserwacji dachu.
Renowacja wewnętrznej antresoli w nowym kompleksie magazynowym Tianjin Binhai. Po usunięciu pierwotnej betonowej podłogi dobudowano antresolę o konstrukcji stalowej. Na belki drugorzędne stropów wybrano stal w kształcie litery T TN100×200, która była lekka i nie wymagała wzmocnienia oryginalnych słupów ramy. Cała antresola na piętrze została ukończona w zaledwie 7 dni.
