Wspornik do montażu solarnego

Wspornik do montażu solarnego produkowany przez dostawców Shixinda jest wykonany z materiału o wysokiej wytrzymałości Q355B. Jest dostępny w trzech głównych materiałach: cynkowaniu ogniowym, cynku, aluminium i magnezu oraz stopie aluminium 6063-T5. Grubość warstwy cynkowej wynosi ≥ 85 µm. Test mgły solnej modelu cynkowo-aluminiowo-magnezowego może osiągnąć 1500 godzin. Charakteryzuje się wyjątkową zdolnością adaptacji do środowisk o wysokiej korozyjności, takich jak obszary przybrzeżne i obszary słono-alkaliczne, a projektowany okres użytkowania wynosi 25 lat, co odpowiada cyklowi życia modułów fotowoltaicznych. Produkt ściśle spełnia krajowe normy obciążenia i może wytrzymać 12-stopniowy silny wiatr i duże obciążenie śniegiem, spełniając standardy projektowe sejsmiczne o wartości 8 stopni. Redundancja bezpieczeństwa konstrukcji jest wystarczająca.

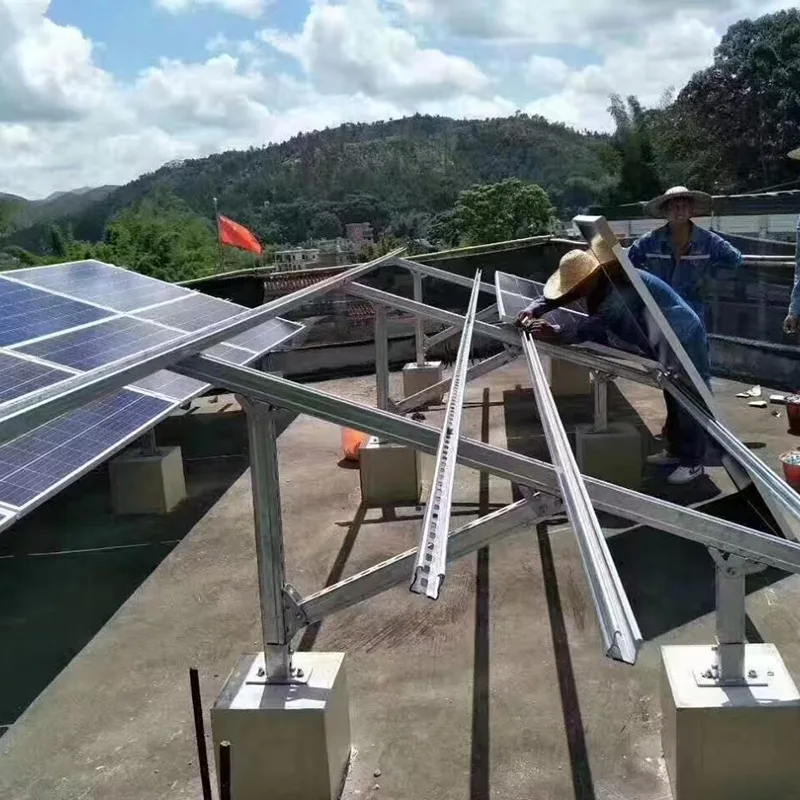

Ten wspornik do montażu solarnego, sprzedawany bezpośrednio przez fabrykę Shixindy, jest modułowy, prefabrykowany i montowany na miejscu za pomocą pełnych śrub. Nie ma potrzeby spawania na miejscu, co znacznie skraca czas budowy. Kąt nachylenia można regulować w zakresie od 5° do 45°, co jest kompatybilne z komponentami o dużych rozmiarach, takimi jak 182/210. Można go łączyć ze spiralnymi kotwami gruntowymi, mocowaniami dachowymi i podstawami przeciwwagi dla różnych fundamentów i można go dostosować do skomplikowanych terenów, takich jak góry, dachy ze stali kolorowej i stawy rybne. W porównaniu ze zwykłymi wspornikami konstrukcja wentylacji i rozpraszania ciepła zmniejsza degradację komponentów, a model śledzący może zwiększyć wytwarzanie energii o 15–30%.


Jako producent stali źródłowej, Shixinda niezależnie kontroluje specyfikacje profili. Stal w kształcie litery C, rury kwadratowe i kompletny zestaw akcesoriów ze stali nierdzewnej 304 są produkowane i sprzedawane we własnym zakresie, co równoważy wydajność kosztową i szybkość dostawy. Obsługuje niestandardowe zamówienia w przypadku hurtowych zamówień eksportowych, a stal można poddać recyklingowi, spełniając potrzeby zeroemisyjnych projektów fotowoltaicznych. Dostarcza stabilne i niezawodne kompletne rozwiązania wsparcia dla krajowych i zagranicznych elektrowni fotowoltaicznych.

Solar Mounting BracketSolar Mounting Bracket


Podstawowa definicja

Wspornik do montażu słonecznego to wyspecjalizowany system elementów konstrukcji stalowej/stopu aluminium używany do mocowania, podtrzymywania i podtrzymywania modułów fotowoltaicznych. Jest wyposażony w elementy łączące, podstawy i akcesoria regulacyjne i jest montowany na ziemi, dachu, wiacie samochodowej, powierzchni wody itp. Jest podstawowym materiałem pomocniczym dla elektrowni fotowoltaicznych, stabilizującym panele fotowoltaiczne przy optymalnym nachyleniu i orientacji, aby zapewnić ich stabilność, i dzieli się na typ stały, typ śledzący, typ pływający i typy podpór dachowych.


Pozycjonowanie funkcji podstawowych

Nośność i mocowanie: Przenoszenie ciężaru paneli fotowoltaicznych, naporu wiatru, naporu śniegu i obciążeń sejsmicznych, aby zapobiec przewróceniu się lub spadnięciu elementów;

Optymalizacja kąta: Regulacja nachylenia i orientacji paneli fotowoltaicznych w celu maksymalizacji odbioru promieniowania słonecznego i poprawy ogólnego wytwarzania energii;

Ochrona i ochrona: Izolacja paneli fotowoltaicznych od podłoża/dachu, zapewnienie wentylacji i odprowadzanie ciepła, ograniczenie gromadzenia się wody i śniegu oraz opóźnienie starzenia się komponentów;

Standaryzacja i kompatybilność: Jednolite rozmieszczenie komponentów, pozostawienie przejścia konserwacyjnego, ułatwienie czyszczenia, konserwacji i wymiany komponentów;

Możliwość dostosowania do sceny: Dostosowanie do złożonych terenów, takich jak góry, równiny, dachy z kolorowej blachy stalowej, dachy betonowe i stawy rybne.


Podstawowy punkt sprzedaży

1. Materiał jest odporny na korozję i trwały.

Wykorzystuje głównie cynkowanie ogniowe / stop cynkowo-aluminiowo-magnezowy. Ma wysoką odporność na korozję i nadaje się do stosowania na obszarach nadmorskich, obszarach słono-alkalicznych i deszczowych. Żywotność antykorozyjna wynosi ponad 25 lat, co odpowiada cyklowi życia modułów fotowoltaicznych. Elektrownia może uniknąć częstych wymian przez cały swój okres.


2. Wzrost wytwarzania energii

Precyzyjne projektowanie nachylenia i automatyczne śledzenie konstrukcji nośnej. W porównaniu z płasko leżącymi komponentami może zwiększyć wytwarzanie energii o 10% do 30%.

Konstrukcja nośna pełni funkcję wentylacji, obniżając temperaturę pracy podzespołów i minimalizując degradację pod wpływem temperatury.


3. Bezpieczeństwo i stabilność konstrukcji

Zaprojektowane zgodnie z krajowymi normami pod względem nośności, odporne na silne wiatry, śnieg i trzęsienia ziemi. Obliczenia mechaniki konstrukcji są kwalifikowane.

Modułowy montaż, wzmocnione węzły, brak spawania na miejscu przy montażu na miejscu i duża ogólna sztywność.


4. Instalacja jest wygodna, a koszt budowy niski

Wszystkie prefabrykowane komponenty modułowe są montowane na miejscu za pomocą śrub. Nie jest wymagane spawanie na miejscu.

Akcesoria są uniwersalne i kompatybilne z głównymi modułami fotowoltaicznymi o mocy 550W/700W/700W + wielkogabarytowymi. Współpracuje z modułami ze szkła podwójnego i pojedynczego.


5. Zmniejszenie lekkości i kosztów transportu

Podpory ze stopu aluminium mają niewielką wagę, co zmniejsza obciążenie dachu. Podpory ze stali ocynkowanej charakteryzują się wysoką wydajnością kosztową i niskim kosztem jednostkowym.

Profile są regularne, opakowanie jest zwarte, a straty podczas transportu logistycznego są niewielkie, co wiąże się z niższymi kosztami transportu.


6. Zgodność z pełnym scenariuszem

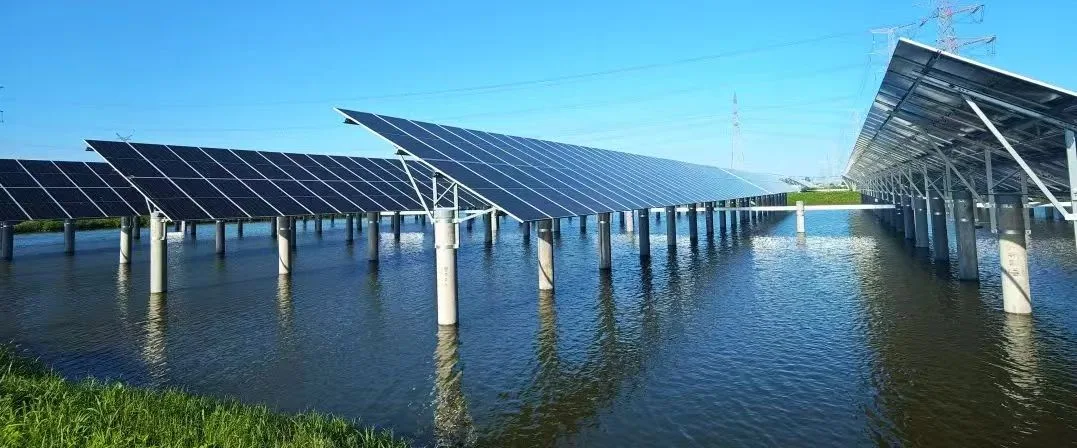

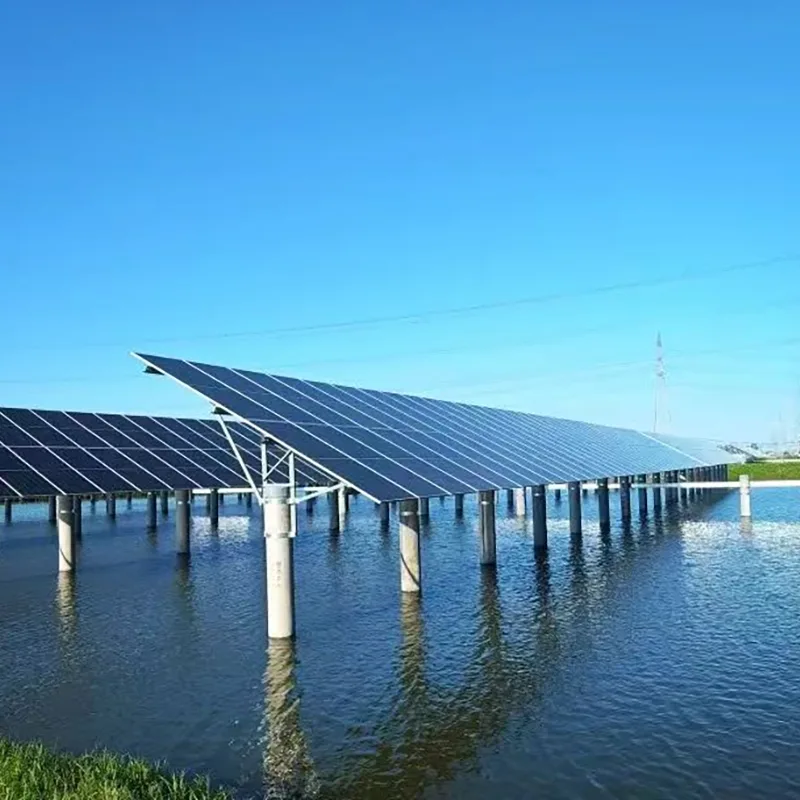

Elektrownie naziemne, dachy z kolorowej blachy stalowej, dachy betonowe, fotowoltaiczne wiaty samochodowe, integracja fotowoltaiki dla rybołówstwa i fotowoltaika w górach – wszystko to można dostosować do indywidualnych potrzeb.

Można go regulować pod kątem nachylenia, ustawiać w podwójnych lub pojedynczych rzędach i dostosowywać do terenu o różnicach wysokości.


7. Niskoemisyjny i przyjazny dla środowiska, nadający się do recyklingu

Stal i stop aluminium w 100% nadają się do recyklingu, bez odpadów budowlanych. Powłoka cynkowo-aluminiowo-magnezowa nie zawiera zanieczyszczeń metalami ciężkimi i spełnia wymagania zeroemisyjnych projektów fotowoltaicznych.

Solar Mounting Bracket


Specyfikacje techniczne

Kategoria Parametr Podstawowy standard specyfikacji Zastosowanie / Uwagi

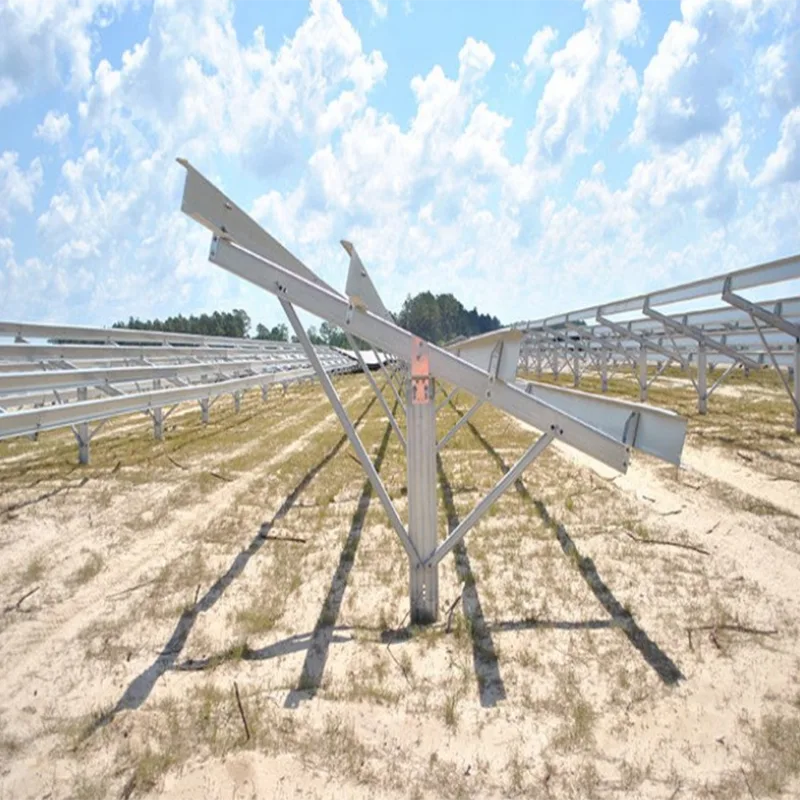

Materiał i ochrona przed korozją Wspornik ze stali węglowej ocynkowanej ogniowo Materiał bazowy: niskostopowa stal o wysokiej wytrzymałości Q235B/Q355B; grubość powłoki ≥85μm; test mgły solnej 500h bez czerwonej rdzy Instalacje fotowoltaiczne naziemne i górskie; opłacalny pierwszy wybór; nadaje się do większości regionów w całym kraju
Wspornik ze stali stopowej cynkowo-aluminiowo-magnezowej Materiał bazowy: Q235B/Q355B; grubość powłoki stopu Zn-Al-Mg ≥65μm; Test mgły solnej 1500h bez czerwonej rdzy Strefy przybrzeżne, słono-alkaliczne i przemysłowe o środowiskach o wysokiej korozyjności; odporność na korozję znacznie przewyższa zwykłe cynkowanie ogniowe
Wspornik ze stopu aluminium 6063-T5 Wytrzymałość na rozciąganie ≥160MPa; obróbka anodowana / pasywowana; Test w mgle solnej 1000h bez korozji Dachy stalowe malowane kolorowo, C&I / dachy mieszkalne; lekki, nie niszczy warstwy hydroizolacyjnej dachu
Strukturalne obciążenie bezpieczeństwa Obciążenie wiatrem 0,5–1,0 kN/m², konfigurowalny dla tajfunów poziomu 12 i wyższych Obejmuje większość regionów w całym kraju; profile można pogrubiać dla obszarów przybrzeżnych/silnych wiatrów
Ładunek śniegu 0,3–1,2 kN/m², konfigurowalne w zależności od lokalnego obciążenia śniegiem w okresie 50 lat Północne regiony o dużych opadach śniegu i obszary położone na dużych wysokościach wymagają modernizacji projektu zgodnie z lokalnymi przepisami
Odporność sejsmiczna Intensywność umocnień sejsmicznych 8, zgodna z GB50011 Można zwiększyć intensywność do 9 w strefach o wysokiej aktywności sejsmicznej
Projektowany okres użytkowania 25 lat Odpowiada pełnemu cyklowi życia modułów fotowoltaicznych, zgodnie z powszechnymi standardami projektowania instalacji fotowoltaicznych
Kąt pochylenia i regulacja Naprawiono wspornik Regulowane nachylenie 5°–45°, optymalne nachylenie generacji dostosowane do lokalnej szerokości geograficznej, 2–3 poziomy regulacji ręcznej Powszechne w przypadku instalacji naziemnych i dachów betonowych; obecna kategoria głównego nurtu
Śledzenie jednoosiowe Automatyczny obrót ze śledzeniem słońca w zakresie wschód-zachód 0°–60°, dokładność śledzenia ±0,5° Duże, płaskie rośliny naziemne; produkcja wzrosła o 15–25% w porównaniu do wartości stałej
Dwuosiowy tracker Azymut ±180° + pochylenie 0°–90° regulacja w dwóch osiach, dokładność śledzenia ±0,3° Regiony na dużych szerokościach geograficznych o wysokim napromieniowaniu; produkcja wzrosła o 25–35% w porównaniu do wartości stałej
Wspornik balastowy dachowy Stałe nachylenie 10°–15°, kompatybilne z dachami stalowymi i betonowymi malowanymi na rąbek stojący C&I / dachy mieszkalne; równoważy efektywność drenażu i wydajność wytwarzania
Specyfikacje profilu podstawowego Kolumny / Posty Kanał C / belka H / rura kwadratowa; popularne rozmiary C80/C100/C120, rury kwadratowe 80×80/100×100 Główne elementy nośne roślin naziemnych; grubość ścianki dostosowywana do każdego obciążenia
Belki główne/płatwiowe Ceownik / rura prostokątna / profile wytłaczane z aluminium; popularne rozmiary 40×40/40×80/60×60 Bezpośrednie elementy wspierające moduły zapewniają ogólną sztywność i stabilność
Akcesoria do połączeń Śruby/nakrętki ze stali nierdzewnej 304, dedykowane obejmy, obejmy wodoodporne; zgodny z GB/T 3098.6 Uniwersalny w całej serii; antykorozyjne, zapobiegające poluzowaniu; kompatybilny z głównymi ramami modułów fotowoltaicznych
Akcesoria uziemiające Dedykowane podkładki i śruby uziemiające Spełnia wymagania dotyczące uziemienia systemu fotowoltaicznego; zapobiega korozji elektrochemicznej; jest zgodny z przepisami bezpieczeństwa elektrycznego
Kompatybilność i układ modułów Kompatybilne rozmiary modułów Wielkoformatowe moduły monokrystaliczne, dwustronne i jednoszybowe 182mm/210mm; obsługuje moduły głównego nurtu o mocy 550 W–700 W+ Możliwość dostosowania do specjalnych rozmiarów i specjalnych formatów modułów
Układ Jednorzędowy portret, dwurzędowy krajobraz, układy z wysokimi wspornikami i dużą rozpiętością Układ zoptymalizowany pod kątem terenu i cieniowania, aby zmaksymalizować zainstalowaną wydajność
Jednoprzęsłowe Wsporniki uziemiające 2–6 m, wsporniki dachowe 1–3 m Możliwość regulacji w zależności od obciążenia i specyfikacji profilu, równoważenie kosztów i bezpieczeństwa konstrukcji
Rozstaw modułów Obliczane dla lokalnego cienia przesilenia zimowego, z zarezerwowanym dostępem do obsługi i konserwacji Zapewnia brak zacienienia w zimie, zgodnie z przepisami projektowymi instalacji fotowoltaicznych
Fundament instalacyjny Fundament naziemny Kotwy wkręcane, fundamenty niezależne z pali betonowych, fundamenty listwowe Nadaje się do terenów górskich, równinnych i stawów rybnych; Kotwy wkręcane nie wymagają wykopów i można je szybko zamontować

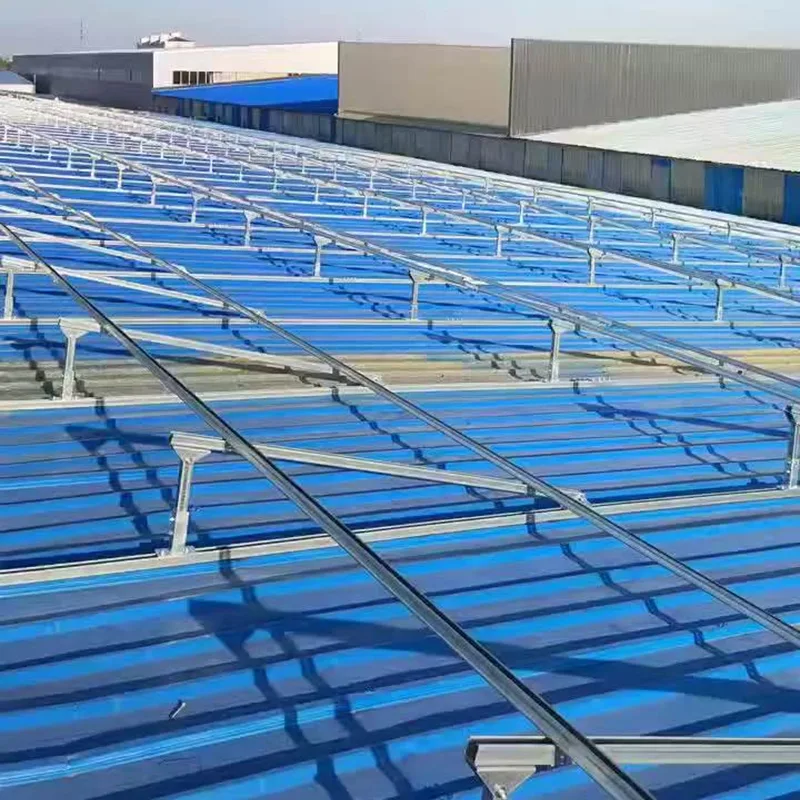

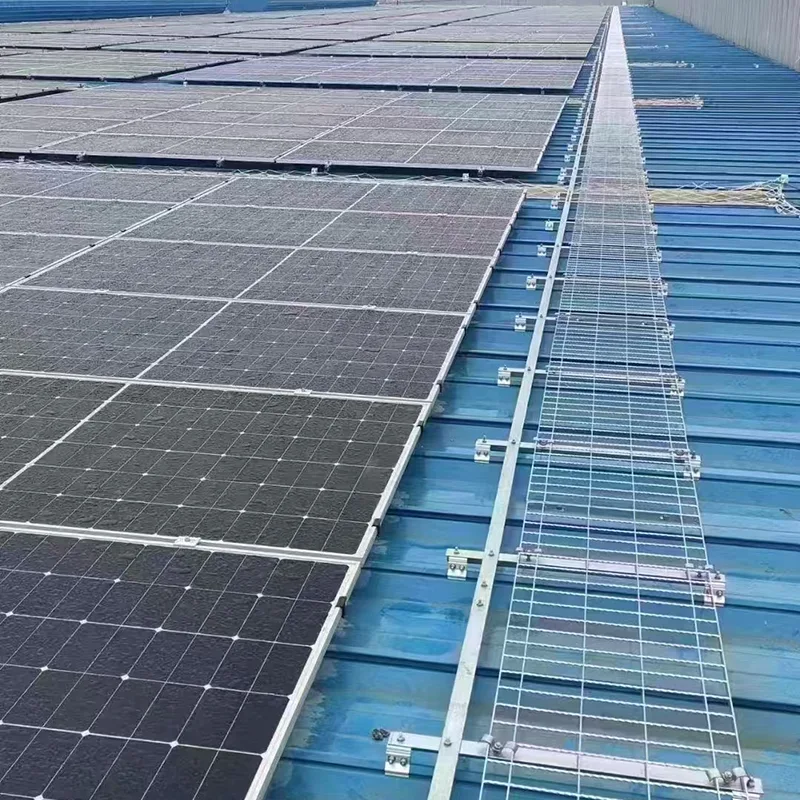

Fundament dachowy ze stali malowanej kolorowo Montaż niepenetrujący za pomocą dedykowanych klipsów Nie niszczy hydroizolacji dachu; kompatybilne z profilami stalowymi na rąbek stojący, kątownikowymi i falistymi
Fundament dachu betonowego Fundamenty z bloków balastowych Bez gwoździ, bez uszkodzeń konstrukcji dachu, szybki montaż/demontaż; nadaje się do dachów płaskich i o niskim nachyleniu

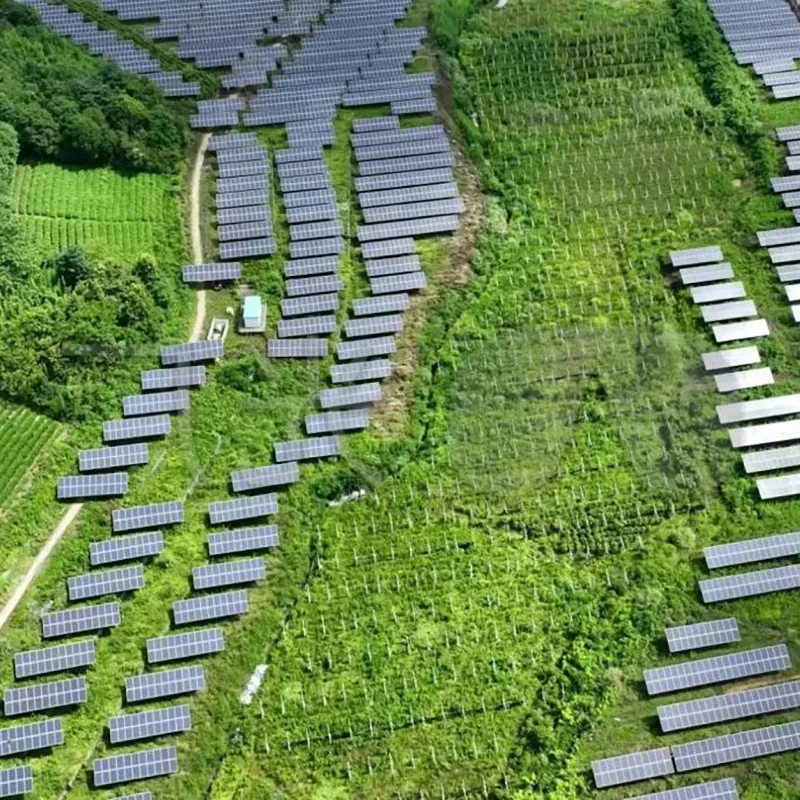

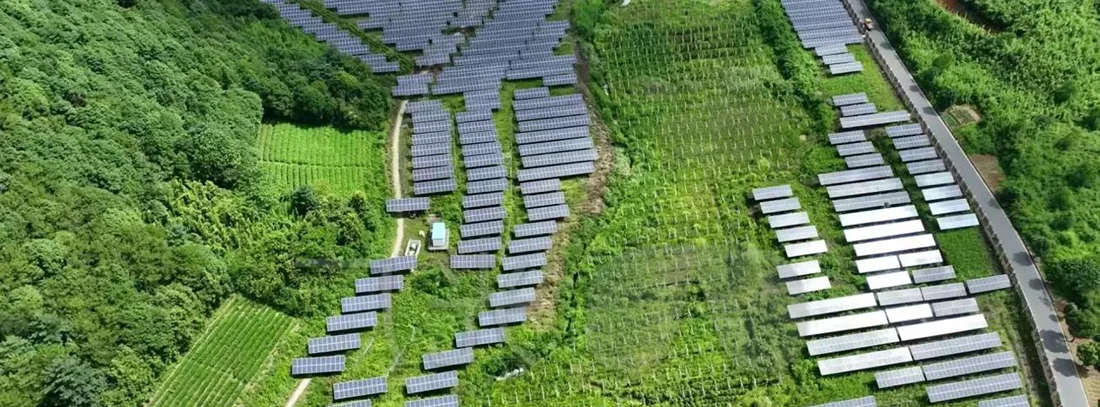

Fundacja Mountain PV Fundamenty z palami regulowanymi, fundamenty z kotwami skalnymi Dostosowuje się do terenu górskiego z dużymi różnicami wzniesień i złożoną geologią, ograniczając prace ziemne


Solar Mounting Bracket


Wspornik do montażu solarnego Shixinda wykonany jest z materiału o wysokiej wytrzymałości Q355B, dostępnego w trzech głównych typach: cynkowanie ogniowe, cynkowo-aluminiowo-magnezowy i stop aluminium 6063-T5. Grubość warstwy cynku wynosi ≥ 85 µm. Test mgły solnej modelu cynkowo-aluminiowo-magnezowego może osiągnąć 1500 godzin. Charakteryzuje się wyjątkową zdolnością adaptacji w środowiskach o wysokiej korozyjności, takich jak obszary przybrzeżne i obszary słono-alkaliczne, a projektowany okres użytkowania wynosi 25 lat, co odpowiada cyklowi życia modułów fotowoltaicznych. Produkt ściśle spełnia krajowe normy obciążenia i może wytrzymać 12-stopniowy silny wiatr i duże obciążenie śniegiem, spełniając standardy projektowe sejsmiczne o wartości 8 stopni. Redundancja bezpieczeństwa konstrukcji jest wystarczająca.


Produkt jest modułowy, prefabrykowany i montowany pełnymi śrubami na miejscu, bez konieczności spawania na miejscu, co znacznie skraca czas budowy. Kąt nachylenia można regulować w zakresie od 5° do 45°, co pozwala na współpracę z komponentami o dużych rozmiarach, takimi jak 182/210, i można go łączyć ze spiralnymi kotwami uziemiającymi, mocowaniami dachowymi i podstawami przeciwwagi do różnych fundamentów. Możliwość dostosowania do skomplikowanych terenów, takich jak góry, dachy ze stali kolorowej i stawy rybne. W porównaniu ze zwykłymi wspornikami konstrukcja wentylacji i rozpraszania ciepła zmniejsza degradację komponentów, a model śledzący może zwiększyć wytwarzanie energii o 15–30%.


Jako producent stali źródłowej, Shixinda niezależnie kontroluje specyfikacje profili. Stal w kształcie litery C, rury kwadratowe i kompletny zestaw akcesoriów ze stali nierdzewnej 304 są produkowane i sprzedawane we własnym zakresie, co równoważy wydajność kosztową i szybkość dostawy. Obsługuje niestandardowe zamówienia na eksport hurtowy, a stal nadaje się do recyklingu, spełniając potrzeby zeroemisyjnych projektów fotowoltaicznych, zapewniając stabilne i niezawodne kompletne rozwiązania wsparcia dla elektrowni fotowoltaicznych krajowych i zagranicznych.
